ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической работы.

Предлагаемая концепция связана с внедрением новых деформационных критериев оценки текущего состояния сталей в условиях различного ряда негативных воздействий.

Согласно разработанной методике предполагается одноосное растяжение образцов цилиндрического типа («гариков») с применением малогабаритных нагружающих устройств с последующим дорывом стандартными способами. Режим нагружения состоит в упругопластическую область с периодической остановкой нагружения для выдержки при постоянных напряжений и фиксацией деформаций.

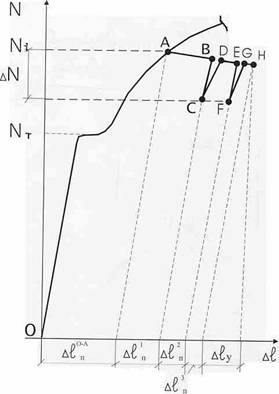

Регистрация процесса деформирования происходит трижды путем частичного кратковременного (~10ё15 мин.) разгружения. Общее время на запись деформаций колеблется в пределах 0,8ё1,0 часа.

Данная методическая последовательность механического воздействия на материал сталей позволила в динамике установить снижение ресурса самоупрочнения сталей (который, как известно, исчерпывается с ростом напряжений). Параллельно с уменьшением способности к упрочнению, но в обратном порядке в сталях происходит накопления поврежденности.

В качестве критерия количественной оценки данных процессов взята величина отношения абсолютных величин пластических деформаций на втором и третьем участках регистраций (при указанных выше условиях).

dl²_n/dl ³_n

dl²_n-пластическаядеформация на втором участке регистрации

dl³_n-пластическая деформация на третьем участке регистрации

Обобщая вышеизложенное, и учитывая насущные потребности в поиске высокоэффективных, информационноемких критериев оценки состояний сталей, а также изделий и конструкций из них, по существу, предлагаются новые методические подходы, акцентированные на более интенсивном использовании деформационных критериев, позволяющие снизить общий уровень затратности, трудоемкости, приборно-технической насыщенности испытаний.
