Результат выполнения конструкторской разработки

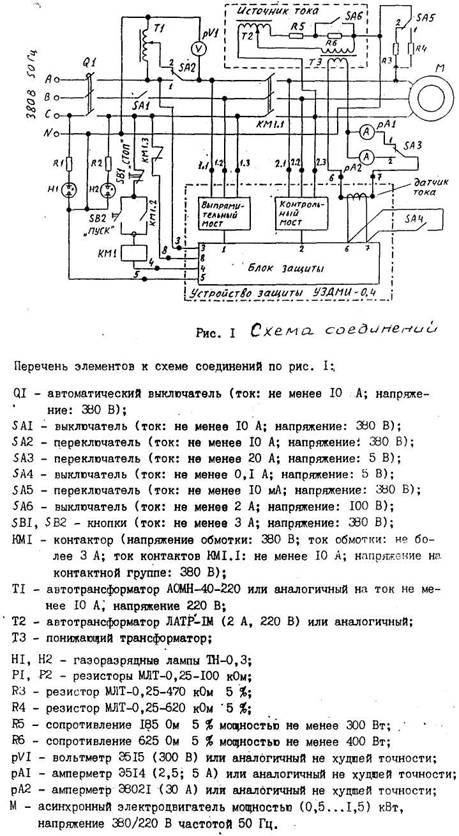

Многофункциональное устройство представляет собой электронный прибор, имеющий семь основных защитных функций, отключающих асинхронный двигатель при перегрузках, заклинивании ротора, коротких замыканиях, перегреве, несимметрии питающего напряжения, исчезновении одной из фаз питающего напряжения в процессе работы электродвигателя, попытке пуска электродвигателя на двух фазах, индикации снижения сопротивления изоляции обмоток двигателя. Схема соединений устройства УЗДМИ-0,4 приведена на рис.1

Устройство УЗДМИ-0,4 обеспечивает сушку изоляции микротоками и электроосмотическим способом, функцию световой индикации вида повреждения, функцию памяти как для сохранения световой информации, так и для исключения автоматического повторного включения двигателя при повреждении, возможность настройки установки срабатывания с помощью встроенного светодиода без контроля напряжений тестером.

Защита от перегрузки имеет обратнозависимую амперсекундную характеристику. В области малых перегрузок время срабатывания составляет 50 с, причем состояние перегрузки индицируется светодиодом. Этого времени достаточно для регулировки нагрузки двигателя (разгрузки), если это возможно. При больших кратностях перегрузок время срабатывания уменьшаеться до 5 с. При токах, превышающих пусковые, защита срабатывает с выдержкой времени 100 мс: такое быстродействие обеспечивает отключение двигателя без плавления токоведущих частей при коротких замыканиях.

Защита от обрыва фаз срабатывает с выдержкой времени до 3 с как в случае обрыва фазы электродвигателя, так и при подключении электродвигателя на 2 фазы питающего напряжения. Такая выдержка времени исключает срабатывание защиты при К3 на смежных участках сетей и селективном отключении их своими защитами.

Защита от переноса фаз отстроена от снижения напряжения одной из фаз на 10% от номинального значения, допускаемого ГОСТом; срабатывает с выдержкой времени при снижении напряжения одной из фаз на 15-40% от номинального значения.

Защита от снижения напряжения сопротивления обеспечивает индикацию при сопротивлении изоляции двигатель 0,5 М и менее, причем по мере ухудшения изоляции яркость индикации увеличивается, что позволяет сделать заключение о необходимости вывода двигателя для пропитки и сушки изоляции.

Защита сохраняет трудоспособность в диапазоне температур от 17 до 50 ⁰С.

Срок службы соответствует требованиям к сроку службы защищаемого объекта по ГОСТ 19523-81 и составляет 20000 часов при наработке 8 лет и вероятности безотказной работы 0,95.

Устройство соответствует техническим условиям ТУ 3430.001.26301019.95.

Потребность рынка составляет 60 млн. шт.

Ориентировочная цена изделия от 500 рублей.
