ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 63-019-04 |
|||
|
Наименование проекта Цепной податчик ПЦГБ-1 |
|||
|
Назначение Для подачи бурового снаряда на забой и извлечения его при бурении геологоразведочных скважин |
|||
|
Рекомендуемая область применения Бурение глубоких горизонтальных и слабонаклонных скважин |
|||
|

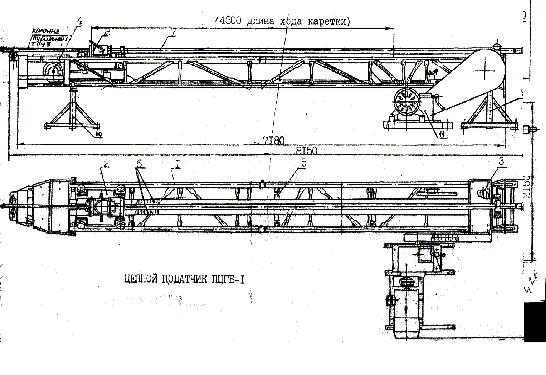

Описание Результат выполнения конструкторской разработки Податчик состоит из следующих узлов: направляющей рамы 1 (см. рисунок), подвижной каретки 2, ведущего вала 3 с двумя ведущими звездочками; оси 4 с устройством для натяжения цепей; поддерживающих роликов 5, тяговых цепей 6, контейнера 7, служащего для предохранения бурильных труб от изгиба при заталкивании; трубозахвата 8; двух подставок 9, 10 и привода 11, включающего электродвигатель, коробку перемены передач КПП и колодочный электромагнитный тормоз. Для изготовления направляющей рамы использована мачта с буровой установки УРБ-2А-2. На базе каретки этой же буровой установки изготавливается подвижная каретка цепного податчика. На каретке смонтированы трубозахват и съемный контейнер, представляющий собой трубу диаметром 73 мм и служащий для предотвращения продольного изгиба бурильных труб при заталкивании их в скважину.
Трубозахват ТЗГБ-54-2 предназначен для захвата за гладкую часть бурильных труб ЛБТН-54 на спуско-подъемных операциях, работает он по принципу клинового захвата, легко демонтируется с каретки цепного податчика. В случае необходимости трубозахват можно отвести в сторону от оси скважины. |
|||
|
Преимущества перед известными аналогами Цепной податчик обеспечивает механизацию спуско-подъемных работ и безопасные условия работы |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Время проведения спуско-подъемных операций сократилось в 2 раза; производительность труда возросла в 1,7 раза |
|||
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 380 тыс. рублей |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 29.01.2004 |
