Описание к ИЛ №61-014-04

Результат выполнения конструкторской разработки.

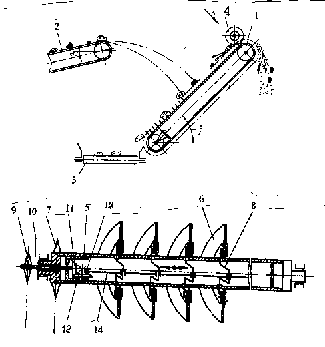

Устройство для отделения корнеклубнеплодов от примесей содержит разделительную горку 1 (см.рисунок), выполненную в виде наклонного транспортера, транспортерная лента которого изготовлена в виде пальчикового полотна, транспортеры загрузки 2 и выгрузки 3 корнеклубнеплодов. В верхней части наклонного транспортера горки расположен отбойный валик 4, который содержит приводной вал 5 с наклонно установленными на нем дисками 6, при этом вал выполнен полым в виде трубы и кинематически связан с приводом его вращения через звездочку 7, а диски снабжены коленчатыми элементами 8. Диски установлены с возможностью колебаний в направлении оси вала посредством дополнительного привода.

Дополнительный привод включает звездочку 9, вал 10, пару конических шестерен 11 и 12 с эксцентрично установленным на шестерне 11 пальцем 13, соединенным посредством шатуна 14 с коленчатыми элементами дисков.

При использовании устройства на картофелеуборочном копателе-погрузчике Е-684 эксплуатационные затраты составили 1238,7 р. в расчете на 1 га посадочной площади.
