Описание к ИЛ №61-013-04

Результат выполнения конструкторской разработки.

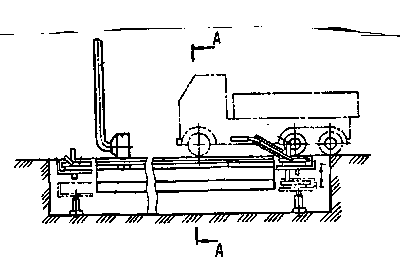

Устройство для удаления отработавших газов от подвижного источника загрязнения(см.рисунок), например, автомобиля, состоит из рабочей и холостой частей;отсасывающего коллектора, размещенного вдоль рабочей части пути и имеющего продольную щель, перекрытую объемным уплотнительным элементом;газосборника с мундштуком и наконечником. Газосборник смонтирован на каретке с водилом, причем каретка выполнена подвижной и может перемещаться по ходовому пути. С помощью мундштука газосборник может подсоединяться к коллектору через щелевое отверстие. На концах рабочей и холостой частей ходового колеса установлены два подъемника. При этом холостая часть размещена под рабочей частью.

Нижняя контактная часть внешней поверхности мундштука газосборника выполнена плоской, верхняя - параболической формы в поперечном сечении.

Объемный уплотнительный элемент выполнен в виде протяженной герметичной оболочки из резинотехнического материала и заполнен газообразным веществом под давлением. В качестве газа в оболочке могут быть использованы различные безвредные газы, например азот, кислород, атмосферный воздух и др. Давление газа в оболочке должно быть больше атмосферного давления, ориентировочно Рr>(1,05-1,1) Ратм.

Удаление воздуха изколлектора производится вентиляционной системой с гидрофильтром или нейтрализатором отработавших газов.333

Применение устройства позволяет повысить качество диагностирования и технического обслуживания автомобилей.
