Результат выполнения конструкторской работы.

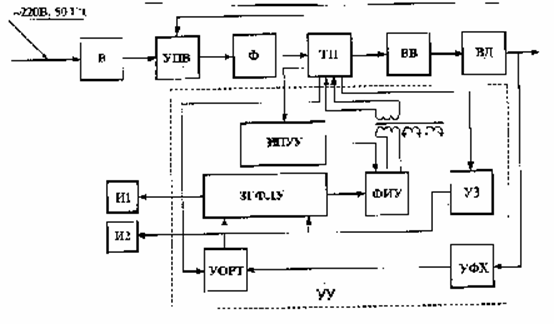

Сварочный аппарат инверторного типа Форсаж-125 выполнен в виде переносного моноблока и содержит входной выпрямитель В (см. схему), устройство плавного включения УПВ, входной фильтр Ф, транзисторный преобразователь ТП, выходной выпрямитель ВВ, устройство управления УУ, источник питания устройства управления ИПУУ, индикатор"Готовность"И1, индикатор"Перегрев"И2, задающий генератор и формирователь логики управления ЗГФЛУ. Кроме того, в состав сварочного аппарата входят формирователь импульсов управления ФИУ, выходной дроссель ВД, устройство ограничения и регулирования тока УОРТ, устройство формирования выходной вольт- амперной характеристикиУФХ, устройство защиты от перегрева транзисторов преобразователя УЗ.

В основу работы аппарата положен метод высокочастотного преобразования электрической энергии. Напряжение сети выпрямляется входным выпрямителем, сглаживается входным фильтром и поступает на вход транзисторного преобразователя. Между входным выпрямителем и фильтром включено УПВ, обеспечивающее плавный заряд конденсатора входного фильтра.

Транзисторный преобразователь с трансформатором ФИУ представляет собой автогенератор, обеспечивающий преобразование постоянного напряжения с выхода Ф в переменное импульсное, а также питание устройства управления через ИПУУ.

Транзисторный преобразователь содержит дроссель в цепи переменного тока, соединенный последовательно с силовым трансформатором. Это обеспечивает крутопадающую выходную характеристику. Импульсное напряжение выпрямляется выходным выпрямителем и через ВД поступает на выходные клеммы аппарата.

Управление работой транзисторного преобразователя, защиту от перегрузки по току и регулирование сварочного тока осуществляет устройство управления.

Индикатор исправности И1 указывает на включенное состояние аппарата, его исправность и готовность к работе, индикатор И2 - на тепловую перегрузку аппарата.

Логику работы транзисторного преобразователя определяет ЗГФЛУ.

Сварочный аппарат Форсаж -125 сочетает в себе преимущество инверторной техники и современной электроники, его отличают превосходные сварочные свойства:надежность и высокое качество сварных швов, сварка, резка, наплавка стальных материалов в любом пространственном положении.
