Результат выполнения конструкторской разработки.

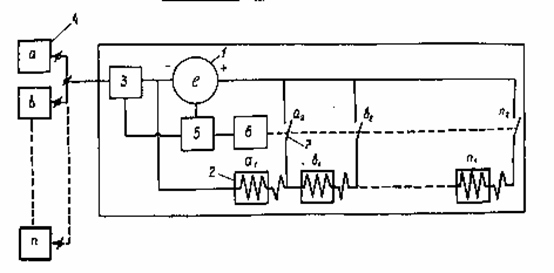

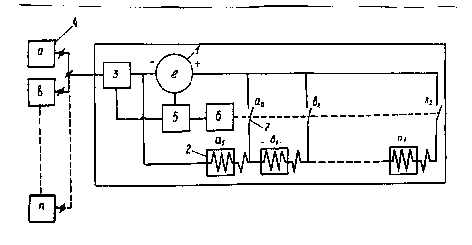

Устройство для катодной защиты металлоконструкций состоит из источника тока 1 (см. схему), основного а1 и дополнительныхb1, …, n1емкостей с электролитом и погруженными в них анодами 2, датчика разности потенциалов 3, выполняющего роль источника сигнала на изменение режима работы устройства в зависимости от характеристик системы металлоконструкций 4 по критерию разности потенциалов, что является следствием изменения физической величины последней и ее потенциостатического состояния.

Устройство управления 5 служит для логической обработки информации, поступающей от датчика, и принятия решения на изменение режима работы устройства.

Кроме того, устройство для катодной защиты металлоконструкций содержит устройство коммутации 6, основной а2 и дополнительныеb2, …, n2выключатели цепей 7. При этом датчик разности потенциалов подключен последовательно с системой металлоконструкций, а устройство управления соединено с датчиком разности потенциалов, источником питания и устройством коммутации, имеющем механическую связь с выключателями цепей, каждый из которых подключает определенную емкость с электролитом и анодом к источнику питания.

К источнику питания и основной емкости с электролитом и анодом а1, имеющим площадь поверхности, равную 0,5% от площади поверхности самого малого неделимого элемента из системы металлоконструкций и подключенным к источнику питания через основной выключатель цепи а2, параллельно через дополнительные выключатели цепейb2, …, n2подсоединены дополнительные емкости с электролитом и анодами.

При подключении к устройству системы металлоконструкций с устойчивым электродным потенциалом или отсутствии в данный момент всех элементов системы металлоконструкций устройство управления по сигналу датчика отключает источник питания и емкости с электролитом и анодами, тем самым выключая устройство и не допуская необоснованного расхода электроэнергии.
