Результат выполнения конструкторской разработки.

Сигнализаторы СУС-РМ, СУС-РМ-И предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и другие жидкости с резко отличающимися диэлектрическими проницаемостями в различных резервуарах.

Сигнализаторы обеспечивают световую индикацию включения сети и достижения заданных уровней.

Сигнализаторы состоят из одного или двух первичных преобразователей емкостного типа (ПП) и вторичного преобразователя на одну или две точки контроля.

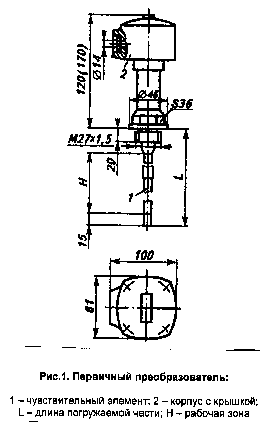

Первичный преобразователь (рис.1) состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.

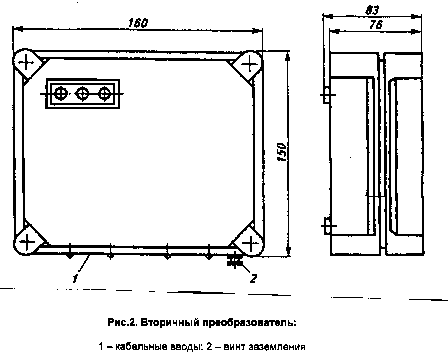

Вторичный преобразователь (рис.2) состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя, модуля преобразования тока в напряжение МПТН (для СУС-РМ) или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления.

Уплотнение подводимых внешних проводов или кабелей осуществляется прокладками, в которых на месте монтажа просекаются отверстия, соответствующие наружному диаметру проводов и кабелей.

Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м обеспечивается потребителем путем установки стержня, наращиваемого на требуемую длину.

Детали первичных преобразователей сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.

Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.
