Результат выполнения конструкторской разработки.

Выключатель-разъединитель ВРР является альтернативой рубильникам рубящего типа, широко применяемым в настоящее время, но из-за несовершенства конструкции имеющим серьезные замечания.

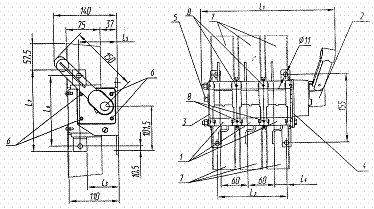

Выключатель-разъединитель состоит из полюса 1 (см. рис.), рукоятки 2, кронштейнов 3,4, приводного вала 5, винтов 6,8, защитного кожуха 7.

Контактная часть аппарата не требует обслуживания в процессе эксплуатации ( отсутствие регулировок и смазок). Стабильность и надежность контактов обеспечивается благодаря: серебряному покрытию контактных поверхностей, исключению износа серебряного покрытия за счет отсутствия в контактах трения скольжения (при движении в контакте ролики накатываются на контактные поверхности). Рабочие контактные поверхности защищены от воздействия дуги при коммутации за счет конструктивного выполнения токопроводящих шин (вход и выход из контакта происходит по нерабочим поверхностям). Улучшенная коммутационная способность аппарата при тяжелых режимах коммутации обеспечивается за счет двойного разрыва цепи, применения механизма быстродействия независимого действия и дугогасящих камер.

Безопасность обслуживающего персонала достигается за счет:

- закрытого корпуса аппарата, выполненного из термо-искростойкого компонора;

- комплектования прозрачными защитными кожухами контактных выводов с возможностью их опломбирования;

- применения рукоятки привода со встроенной блокировкой отключенного положения навесными замками.

Рис. Выключатель-разъединитель с боковой рукояткой привода зависимого действия
