ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 59-009-04 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наименование проекта Выключатель - разъединитель ВРР с боковой смещенной рукояткой привода |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Назначение Неавтоматическая коммутация силовых электрических цепей |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рекомендуемая область применения Устройства распределения электрической энергии (РУ-0,4 кВ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание Результат выполнения конструкторской разработки. Выключатель - разъединитель роликовый ВРР состоит из полюса 1 (см. рис.), рукоятки 2, кронштейнов 3,4, приводного вала 5, винтов В.М4х30 6, защитного кожуха 7, винтов В.М4х8 8, удлинительного вала 9, втулки 10, шплинта 11. В ВРР применена оригинальная роликовая контактная система. При движении ролики накатываются на контактные поверхности, что исключает износ серебряного покрытия контактов, обеспечивая стабильность и надежность работы. Кроме того, за счет конструктивного решения рабочие контактные поверхности защищены от воздействия дуги. Вход и выход из контакта происходит по нерабочим поверхностям. Собственная потребляемая мощность ВРР в 1,5 раза меньше, чем у выключателей - разъединителей врубного типа других фирм - производителей. Безопасность обслуживающего персонала обеспечивается за счет: закрытого корпуса аппарата, выполненного из термо-искростойкого компонора; комплектования прозрачными защитными кожухами контактных выводов с возможностью их опломбирования; применения рукоятки привода со встроенной блокировкой отключенного положения навесными замками.

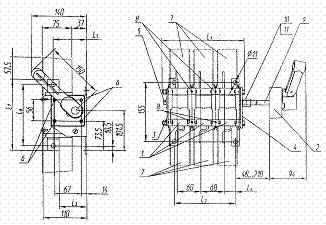

Рис. Однополюсный, двухполюсный, трехполюсный выключатель - разъединитель с боковой смещенной рукояткой привода зависимого действия
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Преимущества перед известными аналогами Контактная часть аппарата не требует обслуживания в процессе эксплуатации (отсутствие регулировок и смазок) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Стадия освоения Внедрено в производство |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Технико-экономический эффект Снижение трудоемкости в 1,5 раза |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дата поступления материала 05.02.2004 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
