Номер

54-213-04

Наименование проекта

Просеиватель ПР 100-2

Назначение

Для разделения продуктов переработки зерновок: пшеницы, ржи, ячменя, кукурузы на фракции крупности

Рекомендуемая область применения

Производящие хлебопродукты колхозы, совхозы, фермерские хозяйства и другие предприятия

Описание

Описание к ИЛ № 54-213-04

Результат конструкторской разработки

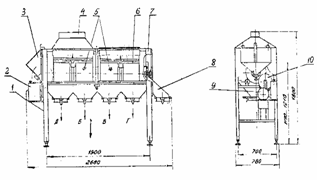

Просеиватель состоит из следующих основных частей (см. рисунок): барабана 6, привода 9, станины 7, загрузочной воронки 3, крышки 4, приводного ролика 10, выгрузочного лотка 8, указателя наклона 1, сита 5, электрооборудования 2.

Исходный продукт с помощью загрузочной воронки подается во внутреннюю полость вращающегося барабана, установленного с наклоном продольной оси. При этом исходному продукту сообщается два движения, одним из которых является скольжения относительно ситовых поверхностей барабана, а другим - перемещение вдоль оси. При скольжении исходного продукта относительно сит он просеивается сквозь ячейки сеток и ссыпается через отсеки станины в подвешенные на шиберной заслонке мешки под выходными проемами А,Б,В, Г.

Рис. Просеиватель ПР -102 - 2

Преимущества перед известными аналогами

Прост в изготовлении

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышает производительность труда в 2 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

05.04.2004
