Номер

54-194-04

Наименование проекта

Компенсатор осевой типа КЛО

Назначение

Для компенсации температурных линейных расширений в системах трубопроводов

Рекомендуемая область применения

Прокладка тепловых сетей, трубопроводов, эксплуатируемых предприятиями ТЭЦ, ГРЭС и др.

Описание

Описание к ИЛ № 54-194-04

Результат конструкторской разработки

Компенсатор состоит из гидрофармованного сильфона, патрубка, внутренней обечайки, дренажной трубки.

Компенсатор устанавливается на трубопроводах в промежутках между опорами.

Компенсация температурных линейных расширений трубопроводов происходит за счет перемещения сильфона в осевом направлении, т.е. сжатия или расширения его в зависимости от температуры окружающей среды.

Отсутствие кольцевых швов делает компенсаторы более надежными при эксплуатации и монтаже.

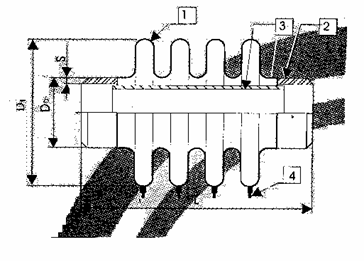

Рис. 1. Компенсатор осевой

Преимущества перед известными аналогами

Высокая надежность при эксплуатации, простота конструкции

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличивает компенсирующую способность на 30%, долговечность увеличиванется в 3 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.03.2004
