54-117-04

Наименование проекта

Измерительный комплекс учета расхода газа, на базе кольцевой диафрагмы

Назначение

Для измерения расхода и контроля параметров потребляемого газа (для диаметра 50...350 мм)

Рекомендуемая область применения

Газаснабжающие и газопотребляющие предприятия, ведущие учет расхода газа

Описание

Результат конструкторской разработки

Комплекс (рис. 1) учета газа включает: кольцевую диафрагму, датчик абсолютного давления, термопреобразователь сопротивления для измерения температуры газа, термопреобразователь сопротивления для измерения температуры окружающей среды, вычислитель количества газа.

Диафрагма вставляется в трубопровод, подающий газ потребителю. Величины перепадов давления регистрируются приборами первичной регистрации (датчиками) и затем, преобразованные в электрический сигнал, поступают на отработку в вычислитель количества газа. Результат обработки выдается на дисплей и печатающее устройство.

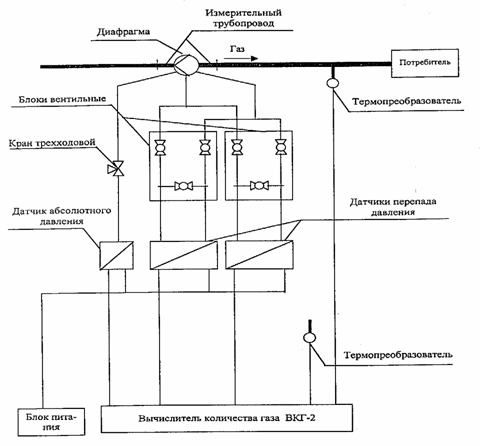

Рис. 1. Измерительный комплекс учета расхода газа

Преимущества перед известными аналогами

Надежность в работе, высокая точность измерений

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижает расход газа до 30 % за счет точности контроля и автоматизированного учета расхода газа

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.02.2004
