ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-101-04 |
|||
|
Наименование проекта Преобразователь перемещений ПЛИ 058 |
|||
|
Назначение Для измерения линейных перемещений подвижных деталей и узлов станков, машин, турбин, двигателей |
|||
|
Рекомендуемая область применения В системах управления, контроля и диагностирования |
|||
|
Описание
Описание к ИЛ № 54-101-04 Результат конструкторской разработки Преобразователь (рис. 1) состоит из металлического корпуса, изготовленного из стали марки 07х16Н6 или 20х13, чувствительного элемента, блока преобразования и кабельной перемычки длиной от 1000 до 2000 мм. Преобразователь выполнен по дифференциальной трансформаторной компенсационной схеме с разделенными магнитными цепями рабочей и компенсационной частей. В качестве выходного параметра используется суммарное напряжение на выходе двух идентичных вторичных обмоток, включенных последовательно - встречно. Принцип действия следующий: Измеряемая физическая величина - перемещение фиксируется чувствительным элементом и с помощью блока преобразования преобразуется в электрический сигнал, удобный для регистрации, передачи и дальнейших преобразований.

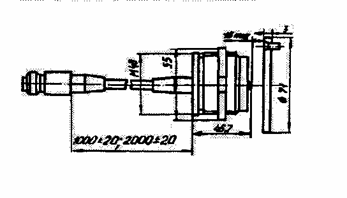

Рис. 1 Преобразователь перемещений |
|||
|
Преимущества перед известными аналогами Высокая надежность в условиях воздействия вибраций, ударов, температур |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект С внедрением преобразователя ПЛИ 058 повысилась линейность выходного сигнала, в 2 раза расширился диапазон измерений |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 01.10.2003 |
