ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-100-04 |
|||
|
Наименование проекта Оптоэлектронный датчик линейных перемещений ПЛО 064 |
|||
|
Назначение Для бесконтактного преобразования линейных перемещений подвижных частей изделий в электрический выходной сигнал |
|||
|
Рекомендуемая область применения В системах управления, телеметрии, контроля, диагностирования в различных областях народного хозяйства: машиностроении, автомобилестроение, судостроении и др. |
|||
|
Описание
Описание к ИЛ № 54-100-04 Результат конструкторской разработки Датчик (рис. 1) состоит из корпуса, чувствительного элемента, генератора, фотоприемника физометра и кабельной перемычки. Промодулированный синусоидальным сигналом генератора Г световой поток источника излучения ИИ падает на отражатель, закрепленный на продольно перемещающемся объекте, и далее поступает на рабочие фотоприемники РП. Часть исходного светового потока ИИ направляется непосредственно на компенсационные фотоприемники КП. В целях минеаризации выходной характеристики датчика сигнал с фотоприемника КП соответствующим образом изменяют по амплитуде и фазе с помощью масштабирующего МЗ и фазовращательного Фв звеньев. Сигналы с приемника РП и звена Фв суммируются. Фаза суммарного сигнала является выходным параметром датчика и поступает на вход фазометра Ф. Носителем информации о контролируемом перемещении является сдвиг фаз суммарного напряжения относительно фазы сигнала с фотоприемника КП.

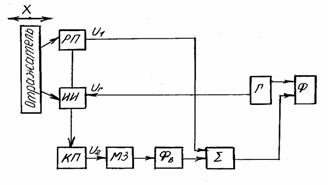

Рис. 1. Структурная схема датчика ПЛО 064 |
|||
|
Преимущества перед известными аналогами Высокая надежность в условиях воздействия вибраций, ударов температур |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повысилась надежность измерения линейных перемещений объектов, в 1,5 - 2 раза увеличилась производительность труда |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 01.10.2003 |
