Наименование проекта

Измеритель емкости и тангенса угла "Тангенс - 2000"

Назначение

Для измерения емкости и тангенса угла диэлектрических потерь высоковольтной изоляции

Рекомендуемая область применения

Для контроля параметров изоляций высковольтных объектов: трансформаторов тока, силовых трансформаторов

Описание

Описание к ИЛ № 54-099-04

Результат конструкторской разработки.

Конструктивно измеритель, структурная схема которого изображена (рис.1), состоит из двух блоков : блока преобразователя и блока управления.

Генератор вырабатывает тестовое напряжениеuисп., которое через повышающий трансформатор (ПТ) подается на объект контроля (ОК) и на вход блока преобразователя. Сигнал с объекта контроля поступает на второй вход преобразователя. Блок преобразователя выполняет прямое измерение фазового сдвига между током, протекающим через объект, и напряжением на объекте. После привычной обработки информации передается в блок управления для вычисления и отображения результат измерений.

Блоком управления реализуются сервисные возможности: сохранение информации о результатах измерений во внутренней памяти с фиксацией дополнительной информации об объекте измерения (тип и серийный номер), а также об условиях проведения измерения (время и температура воздуха).

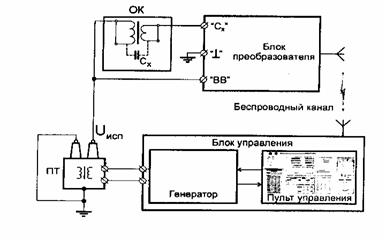

Рис. 1. Структурная схема измерителя емкости и тангенса угла

Преимущества перед известными аналогами

Безопасность работы благодаря отсутствию гальванической связи блока управления с высоковольтными цепями измерителя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Надежный контроль параметров изоляций высоковольтных , что позволяет в 2...3 раза сократить количество аварийных ситуаций на подстанциях энергоносителем

Возможность передачи за рубеж

За рубеж не передаётся
