Описание к ИЛ 54-053-04

Результат научно-исследовательской разработки

Газогорелочное устройство включает в себя смеситель 1 сварной конструкции, содержащий цилиндрическую камеру, сужающийся конус и цилиндрический, более узкого сечения патрубок, на конце которого приварен фланец 6, служащий для крепления смесителя к узлу 3.

Чугунное сопло 2 устройства закреплено на втулке 7 и представляет собой отливку с двумя каналами, один из которых имеет вид изогнутого кольца 8, служащего для подачи в горелочный туннель газовоздушной смеси.

Другой канал 9 располагается в центре кальцеобразного канала и служит для подачи в факел углеводородов с целью увеличения светимости факела.

Распределитель газа 4 с отверстиями 5 для подачи газа на смешение с воздухом происходит через заднюю крышку смесителя с соплом.

Внутри газораспределительного патрубка установлен винт 10 с конусным наконечником 11. Винт перемещается вдоль своей оси с помощью рукоятки 12, а для установки требуемого расхода газа на подсветку на крышке смесителя укрепляется лимб 13. Устройство снабжено патрубками подвода газа 14 и воздуха 15, на которых смонтирована запорная арматура. Для наблюдения за процессом горения газа на смесителе смонтирована горелка 16.

Газ, выходя из отверстий распределителя газа, попадает в поток воздуха, в корпусе смесителя образуется однородная газовоздушная смесь, гомогенизация которой увеличивается по мере продвижения к основному соплу горелки, где происходит равномерное распределение смеси по сечению канала.

Газовоздушная смесь, выходя горелочный туннель, воспламеняется и сгорает с образованием короткого высокотемпературного факела.

Часть природного газа в количестве до 10 % от общего расхода газа поступает в центральный канал сопла, на выходе из которого разлагается на реакции под действием высокой температуры в туннеле.

Образующиеся в результате разложения метана углерод и водород существенно изменяют характеристики факела и печной атмосферы.

Углерод в виде частиц сажи, попадая в высокотемпературные продукты сгорания, начинает интенсивно светиться, увеличивая общую стоимость факела, в результате чего его теплообменные показатели улучшаются.

Водород, поступая в печную атмосферу теплового агрегата, снижает ее кислотные свойства.

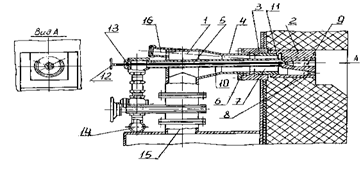

Конструкция газогорелочного устройства
