Результат конструкторской разработки

Разработан и изготовлен прибор для определения расстояния от плоскости максимального диаметра до вершины головки корнеплода (рис.1). Он состоит из основания 1 с установленными на нем двумя стеклянными пластинами 2, расположенными под углом 10 ⁰ друг к другу. Снаружи на стеклянных пластинах закреплены мерные, прозрачные линейки 3.

Прибор работает следующим образом. Корнеплод помещают внутрь, между стеклянными пластинами и по пятну контакта на стекле отмечают расположение плоскости максимального диаметра. Затем совмещают окончание головки корнеплода с двумя параллельными цифрами на мерных линейках и проведя вычисления получают расстояние от плоскости максимального диаметра до головки корнеплода на стеклянных пластинах. Так как стеклянные пластины расположены под углом друг к другу, то для получения действительного расстояния необходимо полученное расстояние умножить насosполовины угла между стеклянными пластинами

(cos5 ⁰ =0,996).

b =cosjх А

Где А - разница между пятном контакта и вершиной головки корнеплода.

В - расстояние от вершины головки корнеплода до плоскости максимального диаметра.

Расстояние от плоскости максимального диаметра до центра тяжести определяют по формуле:

s=c-b.

Кроме этого, данным прибором возможно проводить измерение максимального диаметраdmax,dmin. Для чего необходимо провести дополнительную градуировку мерных линеек в зависимости от расстояния между стеклянными пластинами, получим размер максимального диаметра.

Разработанный прибор для определения расстояние от плоскости максимального диаметра до вершины головки корнеплода дает возможность точно определить смещение центра тяжести относительно плоскости максимального диаметра и, следовательно использовать это свойство конических корнеплодов в разработке сельскохозяйственных машин.

Изменяя уголjможно применять разработанный прибор для различных корнеплодов конической формы.

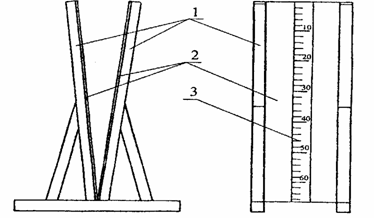

Рис. 1 Прибор для определения расстояния от плоскости

Максимального диаметра до вершины головки корнеплода:

1-основание, 2-стеклянные пластины, 3-мерная линейка
