Описание к ИЛ № 54-040-04

Результат конструкторской разработки

Измельчитель см. рис. состоит из загрузочного бункера 1, корпуса 7 и установленного в нем на опорах 3 ротора 9 с ножами 5 и 6. При этом корпус и ротор имеют вид усеченых конусов. Рама 4 ротора, на которой смонтирован электродвигатель 2 привода его вращения, соединена с корпусом с помощью винтов 8 и имеет возможность перемещения. Внизу измельчителя расположен лоток 10 для готового продукта.

Измельчитель работает следующим образом:

Рама ротора закрепляется в требуемом положении относительно корпуса, при котором обеспечивается заданный зазор «б» между ротором и корпусом на выходе готового продукта, включается электродвигатель.

Отходы пластмасс загружаются в бункер и поступают из него в верхнюю часть корпуса. Здесь зазор между поверхностями корпуса и ротора наибольший, также как и наибольшая линейная скорость ножей ротора. Отходы захватываются и измельчаются ножами корпуса и ротора, перемещаясь при этом вниз корпуса. По мере продвижения материала уменьшается зазор между корпусом и ротором, а также снижается линейная скорость ножей и ротора.

Измельченный материал поступает в лоток и передается на дельнейшую переработку.

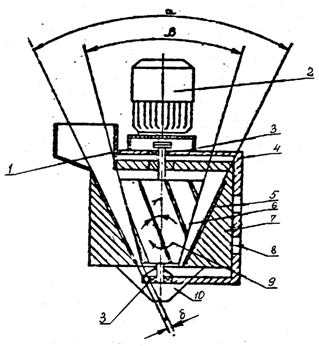

                                    Рис. Измельчитель в разряде
