Инновации бизнесу. Фильтр ваакумный БЛН 20-3,0-IV-01

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

54-036-04

Наименование проекта

Фильтр ваакумный БЛН 20-3,0-IV-01

Назначение

Для фильтрования гидроксида алюминия глиноземных производств

Рекомендуемая область применения

Глиноземные и алюминиевые заводы

Описание

Описание к ИЛ № 54-036-04

Результат конструкторской разработки

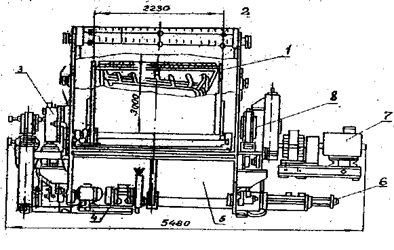

Фильтр (см. рис.) состоит из следующих основных узлов: вращающегося барабана с цапфами 1, корыта 5, привода барабана 7, привода мешалки 4, шатровой крыши 2, клапана спускного 6, приспособления для намотки проволоки 8, распределительной головки 3.

Работа фильтра осуществляется следующим образом:

В корыто фильтра непрерывно подается суспензия, на вращающемся барабане под действием вакуума происходит отложение осадка. Фильтрат выводится в коммуникации через коллекторы внутри барабана и штуцеры распределительной головки. Осадок промывается промывной жидкостью приспособлением для промывки осадка, закрепленным внутри шатровой крышки.

Подача промывной жидкости осуществляется через коллектор, расположенный в верхней части шатровой крышки. Съем осадка с барабана производится ножом после предварительной отдувки.

Рис. Фильтр вакуумный БЛН 20-3,0-iv-01.

Преимущества перед известными аналогами

Более низкая металлоемкость

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Обеспечивает требуемое качество продукции, повысить производительность труда в 2 раза. Срок службы фильтра 10 лет

Возможность передачи за рубеж

За рубеж не передаётся
