Результат выполнения конструкторской разработки

Агрегат включает в себя нижнюю и верхнюю ступени, состоящие из винтового маслозаполненного компрессора, арматуры, системы маслоотделения, фильтрованной и грубой очистки масла, гидрораспределителя для управления золотниковым регулятором, системы автоматики и испарительной системы. Агрегат работает по схеме двухступенчатого сжатия с полным промежуточным охлаждением и одноступенчатым дросселированием.

Пары аммиака из испарительной системы засасываются компрессором ступени низкого давления, сжимаются до промежуточного давления и направляются в маслоотделитель ступени низкого давления, где происходит отделение масла.

Горячие пары аммиака поступают в промежуточный сосуд под уровень жидкого аммиака.

Проходя через слой кипящего аммиака, пары охлаждаются и вместе с испарившейся частью жидкого аммиака всасываются компрессором.

Ступени высокого давления сжимаются до давления конденсации и через маслоотделитель ступени высокого давления направляются к конденсатору. От последнего часть аммиака поступает в змеевик промежуточного сосуда, где охлаждается и направляется в испарительную систему.

Другая часть жидкого аммиака дросселируется до промежуточного давления и направляется в испарительную систему.

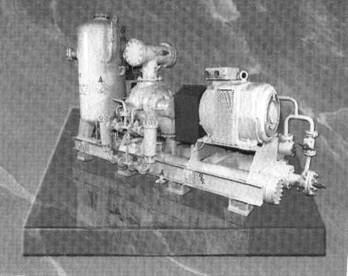

Рис. 1. Холодильный компрессорный агрегат
