Результат конструкторской разработки

Разработана конструктивно-технологическая схема очистителя стойл КРС (см. рисунок) Она состоит из управляемой самоходной тележки 1, на которой шарнирно установлен наклонный скребковый погрузчик 2. В передней части корпуса скребкового погрузчика установлен цилиндрический щеточный барабан 3, расположенный под прямым углом к направлению движения. В нижней части корпуса наклонного скребкового погрузчика жестко закреплен приемный совок 4.

Устройство снабжено кузовом 5 для сбора навоза.

Цилиндрический щеточный барабан имеет пучки упругих капроновых ворсин 6, расположенных рядами по винтовым линиям. Капроновые ворсины позволяют очищать поверхность стойла с требуемой степенью очистки (95 %), точно копировать поверхность стойла и способствуют более плавной работе щеточного барабана.

Благодаря шарнирному соединению корпуса наклонного скребкового погрузчика и самоходной тележки осуществляется перемещение щеточного барабана и скребкового погрузчика в транспортное и рабочее положение. Это обеспечивает высокую маневренность устройства.

Привод щеточного барабана и скребкового погрузчика осуществляется от электродвигателя посредством редуктора, клиноременной и цепной передач.

Самоходная тележка, оснащенная рулевым управлением 7 и 8 для оператора, приводится от электродвигателя посредством редуктора.

Принцип работы следующий: при движении устройства вдоль ряда стойл, вращающийся щеточный барабан сметает навоз на совок к скребковому погрузчику, который транспортирует навоз в кузов.

После накопления кузова, устройство переводится в транспортное положение, переезжает к месту выгрузки и освобождается от навоза путем опрокидывания кузова. Затем очиститель снова следует к стойлам и технологический процесс повторяется.

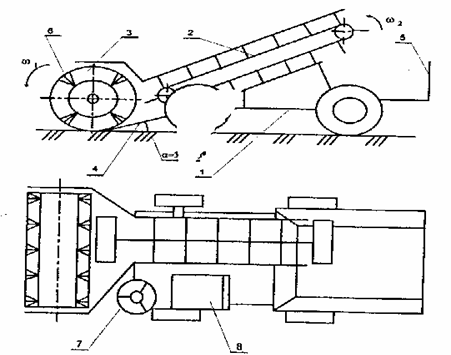

Схема устройства для удаления навоза из стойла

1-самоходная тележка; 2-скребковый погрузчик; 3-щеточный барабан; 4- приемный совок; 5-кузов; 6-капроновые ворсины; 7-рулевое управление; 8-место оператора.
