Результат конструкторской разработки

Переоборудование заключается в следующем:

С жатки снят сегментно - пальцевый режущий аппарат с механизмами привода;

Установлен модернизированный полотняно-транспортерный подборщик (см. рис.) типа ППТ. Модернизация заключается в увеличении ширины захвата подборщика до ширины захвата жатки (для жатки комбайна СК - 5М «Нива-5М»). Для этого увеличена длина П образной рамы ведущего и ведомого валов, ширина транспортерной ленты;

Передняя часть подборщика должна опираться на опорно - копирующие колеса 2, к которым с внешней стороны крепятся плоские дисковые ножи для срезания стеблей, перепутанные со стеблями основного массива поля. Ножи изготавливаются из лемешной стали, причем диаметр ножей на 6 см больше диаметра опорно - копирующих колес;

Установлено модернизированное мотовило 1. Модернизация мотовила заключается в следующем: усиливается вал мотовила (для старых образцов жаток); с валов граблин снимаются пружинные пальца и планки; к кронштейнам валов граблин крепятся металлические пластины толщиной 3 мм, причем длина пластин должна соответствовать длине снимаемых планок; к металлическим пластинам с помощью прижимных пластин и болтовых соединений крепятся эластичные лопасти 4, изготовленные из прорезиненной ленты толщиной 8 мм. Рабочая длина эластичных лопастей 120 мм.

При движении комбайна дисковые ножи, закрепленные к опорно - копирующим колесам, срезают в вертикальной плоскости полеглые и перепутанные растения гороха по краям захвата жатки, отделяют их от основного массива поля. Эластичные лопасти эксцентрикового мотовила и пружинные пальцы - граблины транспортера, имеющие одинаковые линейные скорости, захватывают и поднимают полеглые растения гороха по всей ширине захвата жатки, отрывают их от корней и направляют к шнеку. Далее плавающим транспортерам наклонной камеры, убираемая масса подается в молотильный аппарат комбайна.

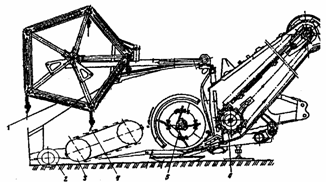

Схема переоборудования жатки комбайна СК -5М «Нива»:

1-мотовило; 2-опорно - копирующее колесо с дисковым ножом; 3-полотняно - транспортный подборщик; 4-эластичная лопасть; 5-шнек; 6 -плавающий транспортер
