Результат выполнения научно-исследовательской работы.

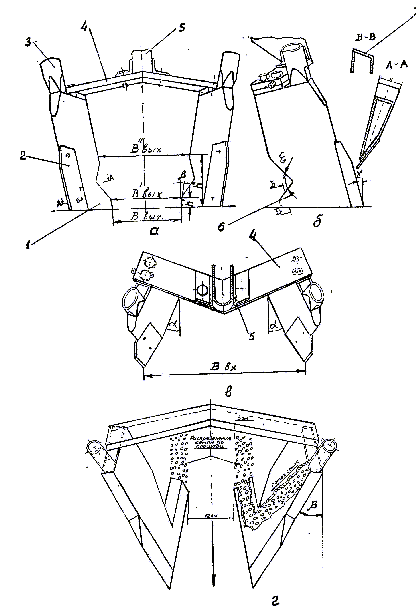

Сошник предназначен для посева зерновых на отвальных и стерневых фонах. Он представляет собой две плоские пустотелые рабочие стойки 1 (рис. а) с заостренными носками 2, нижние кромки которых имеют прямолинейный профиль. В верхней части стоек установлены семянаправители З. Стойки 1 в поперечной горизонтальной плоскости расположены друг от друга на ширину междурядья (15 см) и соединены кронштейном 4, который крепится с помощью болтов на монтажной стойки 5 и устанавливается на раму сеялки.

Сошник является спаренным рабочим органом. Каждая рабочая стойка установлена в горизонтальной плоскости с углом атакиa(рис.в) и благодаря данному углу расстояние между стойками в передней части будет В _вх (рис. в), а на выходе В _вых, причемb_вых<В _вх. Кроме того стойки имеют угол вхожденияg(рис. б) - это угол постановки стойки по направлению движения в продольно-вертикальной плоскости.

В вертикальной плоскости рабочие стойки 1 наклонены в боковые стороны под угломb(рис. г), который изменяет расстояние между стойками на входе и выходе по высоте.

Каждая рабочая стойка 1 с тыльной стороны в нижней части имеет вырез с углом схожденияeпо направлению движения (рис. б), благодаря которому у стойки образуется хвостовик 6, имеющий коробчатое сечение (рис. б) и выполнен открытым снизу. Он предназначен для закрывания семян при их укладке на ложе и создания равномерного слоя почвы над семенами.

Технологический процесс посева зерновых осуществляется следующим образом. Сошник врезается в почву носками 2 и взаимодействует стойками на заданной глубине. Подрезанная с двух сторон почва перемещается в межстоечное пространство. Поскольку ширина его при входе В _вых больше ширины выхода В _вх происходит смещение почвы к оси симметрии сошника, одновременно, благодаря наличию крена стоек с угломbувеличивается свободное пространство между ними по высоте, возникает вертикальная составляющая от давления почвы, которая способствует ее перемещению вверх. Чем дальше продвигается почва к выходу из стоек, тем выше ее подъем.

Одновременно с деформацией почвы сошником ниже кромки носков и стоек вдавливают частицы почвы в дно борозды, образуя уплотненное ложе определенной ширины, величина которой зависит от угла атаки. Чем больше по значению уголa, тем шире будет уплотненное ложе, на него через семянаправители 3 и пустотелые стойки 1 подаются семена и распределяются лентой равной ширине хвостовика. Таких лент после прохода сошника образуется две. Высев семян сошником схематично показан - на рис. г. Таким образом, данный сошник позволяет получить двухленточный посев с шириной лент 3 ...4 см при расстоянии между лентами 11... 12 см.

Создание равномерного слоя над семенами способствует хвостовик 6, который расположен в нижней части стоек и выполнен пустотелым с верхней плоскостью 7 (рис. б). Разрыхленная почва, перемещаясь между стойками, соприкасается с их боковыми плоскостями, являющиеся наклонными стенками, по которым она продвигается к выходу из межстоечного пространства.

Так как стойки в нижней части имеют вырезы, то боковые плоскости их по высоте имеют различную ширину: наибольшая - в нижней части, наименьшая - в зоне угла схожденияe(рис.б). Почва, перемещаясь по боковым плоскостям стоек при выходе из них будет обрушаться раньше всего в зоне угла схожденияe. Обрушаться будет влажный слой на наклонную по ходу движения сошника плоскость 7 хвостовика 6, на него будет затем осыпаться сухой слой, находящийся выше на боковых плоскостях стоек. Распределенный по плоскости 7 хвостовика слой почвы находится над семенами и при перемещении хвостовик выходит из-под этого слоя и он опускается на ленту высеянных семян, тем самым, обеспечивая равномерный слой почвы над семенами.

Рис. 1
