Результат выполнения научно-исследовательской работы.

Разработка относится к области строительства и может быть использована при возведении фундаментов без выемки грунта.

Наиболее близким по совокупности общих признаков и достигаемому результату является рабочий орган для вытрамбовывания котлована с уширением. Он содержит корпус с вертикальной наружной поверхностью, кожух, размещенный между корпусом и кожухом упругий элемент с крепежным поясом в его верхней части, который выполнен с отверстием для фиксации его положения относительно корпуса, передающую плиту, жестко соединенную с упругим элементом, и подъемный канат. Недостатком известного рабочего органа является кратковременный по продолжительности ударный импульс передающей плиты, обусловленный релаксацией грунта, что значительно снижает эффективность вытрамбовывания.

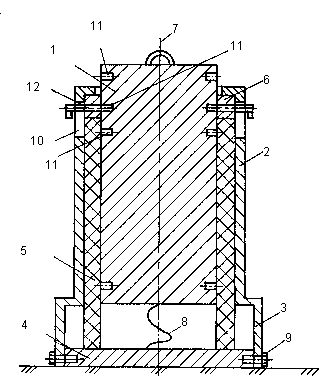

Сущностьразработкизаключается в повышении эффективности вытрамбовывания. Рабочий орган для вытрамбовывания котлована с уширением содержит корпус 1 (см. рисунок) с вертикальной наружной поверхностью, кожух 2, который в нижней части выполнен с уширением 3, передающую плиту 4, размещенный между корпусом 1 и кожухом 2 упругий элемент 5 с крепежным поясом 6 в верхней его части, подъемный канат 7. Передающая плита 4 связана с упругим элементом 5 жестко и с корпусом 1 с помощью гибкой связи 8. Кожух 2 в нижней части связан с передающей плитой 4 разъемными соединениями 9, а в верхней части свободно опирается на крепежный пояс 6 с возможностью свободного перемещения корпуса 1 относительно кожуха 2. В верхней части кожуха 2 выполнены вертикальные прорези 10, а в крепежном поясе 6 и в корпусе 1 в нижней и верхней его части выполнены отверстия 11, причем в верхней части несколько отверстий, разнесенных по вертикали с возможностью фиксации положения пояса 6 с помощью фиксаторов 12 вертикальной прорези 10.

Кожух в нижней части выполнен с уширением для образования пазухи между кожухом и упругим элементом, в которую происходит выдвижение упругого элемента во время его деформации под действием перемещающегося корпуса под влиянием сил инерции, и создание дополнительного ударного воздействия на передающую плиту с целью растягивания ударного импульса. Отсутствие пазухи может привести к заклиниванию корпуса упругим элементом, расширяющимся во внутреннюю полость кожуха и исключению его воздействия на передающую плиту. Кожух в нижней части связан с передающей плитой разъемными соединениями для возможности перемещения корпуса относительно кожуха и передающей плиты во время вытрамбовывания котлована без уширения и создания дополнительного ударного воздействия под действием сил инерции, в отличие от прототипа, где кожух в нижней части связан с корпусом в процессе вытрамбовывания без уширения. В верхней части кожуха выполнены вертикальные прорези, а в корпусе противолежащие им и разнесенные по вертикали отверстия для установления необходимой жесткости упругого элемента за счет изменения длины рабочей части этого элемента путем фиксации верхней части корпуса в выдвинутом относительно кожуха положении, возможности его перемещения вниз относительно кожуха и деформации рабочей нижней части упругого элемента. В верхней торцевой части кожуха выполнено отверстие, соответствующее диаметру корпуса для возможности перемещения корпуса относительно кожуха и деформации рабочей части упругого элемента.

Таким образом, происходит увеличение по времени ударного импульса рабочего органа за счет воздействия на передающую плиту после ее соударения с грунтом действия инерционных сил корпуса при деформации упругого элемента.
