Результат выполнения научно-исследовательской работы.

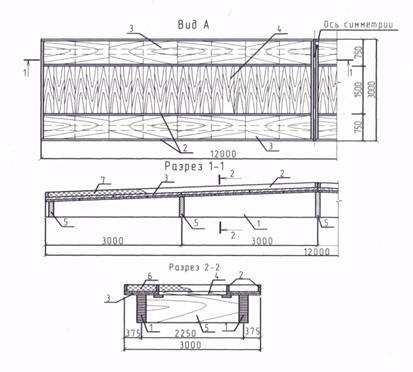

Клеефанерная плита (см. рисунок) с размерами в плане 3,0х12,0 м состоит из двух двускатных клеедощатых ребер 1 прямоугольного поперечного сечения, которое вместе с комбинированной обшивкой 3, 4 образуют сечение в виде «двойного Т». Неизменяемость поперечного сечения плиты обеспечивается диафрагмами жесткости 5, которые поставлены по концам, в середине и четвертях пролета плиты. Торцы продольных вспомогательных ребер 2 соединены на зубчатый шип с поперечными обрамляющими элементами, которые как и продольные ребра приклеены к фанерной обшивке.

Для увеличения эффективности включения обшивки в общую работу конст- рукции разработана плита, в которой в средней части поперечного сечения фанерные листы заменены на дощатый настил, выполненный из короткомерных низкосортных досок. В зоне основных продольных ребер обшивка имеет два слоя, причем стыки фанеры расположены «в разбежку», что позволило отказаться от использования стыковых накладок. Данный конструктивный прием обеспечил повышение несущей способности и жесткости конструкции на 12 - 16% по сравнению с аналогом (со сплошной фанерной обшивкой) без какого-либо увеличения расхода древесины и фанеры.

В качестве утеплителей 6 используются плитные или заливочные пенопласты, вспениваемые в полостях плиты.

С завода изготовителя поступает конструкция плиты с максимальной степенью готовности.

Разработанную клеефанерную плиту рекомендуется использовать как конструкцию на пролет, то есть с опиранием непосредственно на колонны при шаге последних 3 м и с опиранием на подстропильные конструкции при шаге колонн более 3 м. За один подъем перекрывается 36 м ² покрытия при практически полной его готовности (требуется лишь наклейка трех слоев рубероида).

Применение предлагаемых плит в сравнении с традиционным решением покрытия из стропильных балок и ограждающих элементов позволяет снизить расход древесины на 12 - 14%, расход фанеры на 60-80%, сократить сроки строительства и трудозатраты на монтаже в 1,5-3,5 раза. Кроме того, за счет уменьшения количества стыков повышается долговечность и эксплуатационная надежность покрытия.

Клеефанерная плита с комбинированной обшивкой
