Результат выполнения конструкторской разработки.

Применение в покрытиях зданий облегченных балок рационального двутаврового сечения с деревянными поясами и фанерной стенкой предусматривает использование клеевых соединений, что делает данные конструкции недоступными для районов, где отсутствуют специализированные заводы КДК. Кроме этого, клеефанерные балки достаточно дорогие, что обусловлено высокой стоимостью фанеры. Разработанные авторами комбинированные деревометаллические балки лишены вышеназванных недостатков.

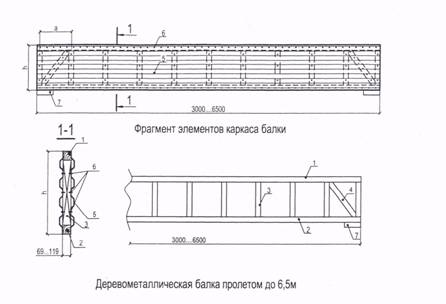

Конструкция балки (см. рисунок) состоит из верхнего 1 и нижнего 2 поясов, вертикальных 3 и диагонального в опорной панели 4 ребер жесткости, стенок из профилированных листов, соединительных элементов 6 и опорной подушки 7. Пролет балки 3,0…6,5 м, высотаhназначается по результатам расчетов на прочность, жесткость и устойчивость в зависимости от проектного пролета, действующих нагрузок и условий раскрепления сжатого пояса. Поперечное сечение - коробчатое. Для изготовления верхнего и нижнего поясов, а также ребер жесткости использована цельная древесина сосны 2 сорта с размерами поперечного сечения по ГОСТ 24454-80. Минимальная ширина поясов при прогонном решении кровли 69 мм, при применении плит покрытия - 119 мм (с учетом норм на отстрожку). Стенки балок выполняются из профилированных листов по ГОСТ 24045-94. Толщина листа и высота гофра определяются из расчета стенки на устойчивость. Для соединения стенок с поясами и ребрами жесткости могут быть использованы соединительные элементы 6 в виде гвоздей, дюбелей, скоб, которые забиваются механизированным способом. Сопряжения ребер жесткости с поясами осуществляются при помощи самозаклинивающихся зубчатых соединений.

Сборка балок осуществляется в следующей последовательности:

- изготавливают пояса, ребра жесткости, стенки в соответствии с рабочими чертежами;

- соединяют пояса и ребра жесткости при помощи запрессовки зубчатых соединений;

- осуществляют крепление стенок к ребрам жесткости и поясам, при необходимости в местах расположения соединительных элементов высверливают отверстия;

- выполняют крепление опорных подушек 7 к нижней грани пояса, например, при помощи гвоздей.

Применение деревометаллических балок в сравнении с типовым решением покрытия позволяет снизить расход древесины на 14 - 18%, сократить стоимость балок на 25 - 30%, уменьшить сроки строительства и трудозатрат на монтаже в 1,2 - 1,4 раза, облегчить нижележащие конструкции, в частности, фундаменты.
