Под случайными геометрическими потоками импульсов будем понимать сигналы, состоящие из импульсов с постоянной амплитудой равной единице и пауз длительности которых случайны и имеют следующую плотность распределения: - для импульсов, - для пауз, где: (x) - произвольная плотность распределения случайной неотрицательной величины, которую в дальнейшем будем называть порождающей ПР; р - весовой коэффициент распределения, лежащий в пределах [0,1] и равный отношению средней длительности импульсов к среднему периоду следования импульсов; k(x) - k-кратная свертка порождающей плотности распределения.

Далее приводится пример схемотехнической реализации потока с выполнением указанного требования для частного случая. Пусть импульсы потока состоят из случайного от 1 до m + 1 числа блоков фиксированный длительности t0 (что характерно для систем передачи информации) при этом порождающая ПР имеет биноминальное распределение:

где:

cmk - коэффициент бинома Ньютона,

p1 - весовой коэффициент биноминального распределения (0 < p1=""><>

m - параметр биноминального распределения (целая величина > 0),

t ₀ - минимальная длительность импульса.

На рис. 1 приводится схема электрическая общая устройства реализующего такой поток. Устройство состоит из двух тактовых генераторов (ТГ1, ТГ2) генерирующих тактовые импульсы с периодом равным t0 и t0/m- длительности единичного импульса; из генератора шума (ГШ), выдающего случайный сигнал с равномерным распределением от логического нуля до логической единицы; двух компараторов, на один вход каждого из которых подается сигнал с генератора шума, на второй - постоянное напряжение пропорциональное значению р или р1 и задаваемое с помощью переменного резистора в пределах от «0» до «1»; двух реверсивных счетчиков ИЕ6 или ИЕ7 и d-триггера, который формирует выходной сигнал s(t).

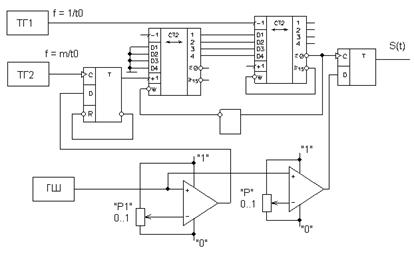

Рисунок 1 - cхема электрическая общая генератора случайных потоков.

Выбор параметров работы генератора осуществляется изменением частоты ТГ1 - установка t0, изменением частоты ТГ2 - установка величины m, изменением напряжений на входах компараторов - установка параметров p1 и р. В качестве ГШ предлагается использовать генератор пилообразного сигнала с частотой заведомо большей чем частота тактового генератора ТГ2.
