Описание к ИЛ № 42-005-04

Данная работа является результатом выполнения конструкторской разработки.

Лебедки как средство малой механизации приобретают все большее распространение для вспашки, культивации, посадки и уборки картофеля, других сельскохозяйственных культур, междурядной обработки. Обеспечивая тяговое усилие, достаточное для выполнения основных, наиболее трудоемких операций, они относительно просты по конструкции и в обслуживании, что обуславливает их невысокую стоимость и затраты при эксплуатации.

Применяемые в настоящее время мотоблоки, мини-тракторы, мотокультиваторы при известных достоинствах обладают рядом недостатков - малой силой тяги, особенно при вспашке земли, ограниченной маневренностью в стесненных условиях на участках малых размеров, а также значительными усилиями на рукоятках управления.

Тяговое усилие лебедок не зависит от почвенных условий и собственного веса, а определяется мощностью приводного двигателя. Лебедки не требуют специальной подготовки, мест для разворотов, могут быть установлены на дрожках возле построек, насаждений, т.е. в местах труднодоступных для других видов техники.

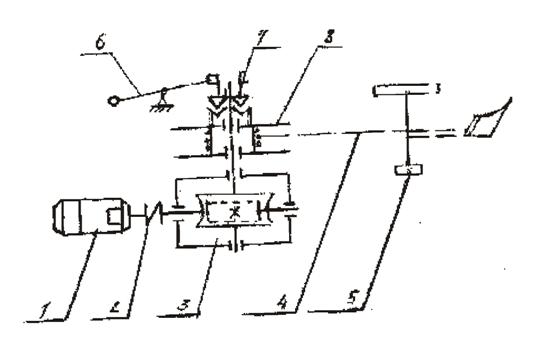

Конструктивно лебедка (см. рисунок) состоит из электродвигателя 1, соединенного с ним посредством упругой втулочно-пальцевой муфты 2 червячного редуктора 3, на выходном валу которого свободно установлен барабан 8 для намотки каната 4. Барабан включается и отключается с помощью кулачковой муфты 7, управляемой рычагом 6.

Кинематическая схема лебедки

Рабочие органы - плуг, культиватор, окучник аналогичны применяемым с мотоблоками, за исключением прицепных устройств. Для облегчения их перемещения по участку они снабжены опорными колесами, имеют устройство для регулировки по ширине захвата и глубине обработки. Обработка производится челночным способом: один ход является рабочим, другой - холостым. Принцип работы - подтягивание (перемещение) рабочего орудия с одного края участка на другой с помощью каната, наматываемого на барабан.

При включенном электродвигателе и кулачковой муфте канат тянет прицепное рабочее орудие в нужном направлении на требуемую длину гона. В конце участка двигатель и барабан отключаются, орудие перекатывается в исходное положение, канат при этом свободно сматывается с барабана. Переход от одного ряда растений к другому (при вспашке после нескольких проходах плуга) осуществляется путем перекатывания лебедки на опорных колесах в требуемое положение после выглубления якоря-тормоза, установленного на раме.

Работают на лебедке вдвоем. Один человек управляет электродвигателем и муфтой барабана, он же перекатывает лебедку в нужное место, другой - устанавливает и направляет работу рабочего орудия, при необходимости корректирует траекторию его движения, а также возвращает орудие в исходное положение к началу борозды.

При правильной настройке и регулировке рабочих органов (что особенно важно при вспашке) они сами «держат» направление и глубину обработки, т.е. не требуется прилагать больших усилий к рукояткам управления. Небольшой вес и габарит позволяют лебедке помещаться в багажнике легкового автомобиля, а отдельные узлы - пульт управления опорные колеса, тормоз, рабочие орудия и т.д. легко снимаются, занимая мало места при транспортировке и хранении.
