Описание к ИЛ № 42-004-04

Данная работа является результатом выполнения конструкторской разработки.

Способ осуществляется путем прокладки под покрытиями секций кабеля или трубок, подключенных к источнику тока, потока теплоносителя или хладогена. Крепление секций к основанию производится по всей длине при помощи тепло- и электропроводной ленты на клею и скобах, забиваемых мебельным степлером. Устройство содержит пистолет для наклейки скотча, состоящий из полой ручки с кронштейном, на котором закреплены консольно вал для клейкой ленты и вал для прижимного ролика. Кронштейн снабжен дополнительным валом с катушкой для размещения одной секции кабеля (трубки) и валом с роликом, обеспечивающим расчетный шаг наклейки кабеля или трубки и их параллельность. По центру эластичного прижимного ролика выполнена канавка по профилю кабеля или трубки. Устройство снабжено двумя роликами, направляющими кабель или трубку в канавку прижимного ролика.

Рисунок 1. Подогрев покрытия пола

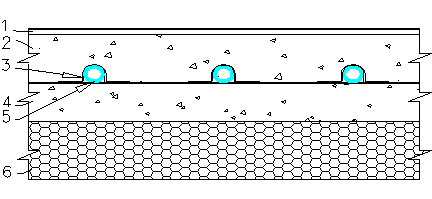

На рисунке 1 изображен вариант исполнения подогрева (охлаждения) покрытия пола 1 по предлагаемому способу с креплением обогревающего кабеля или трубы 5 клейкой фольгированной лентой 3 к стяжке 4 из гипсоволокнистых плит, мелкозернистого бетона и т.п. При недостаточной жесткости термоизоляции 6 монолитную стяжку 4 следует армировать. После приклейки обогревающих кабелей, труб над ними выполняется подстилающий слой 2 расчетной толщины.

Рисунок 2. Подогрев трубопроводов

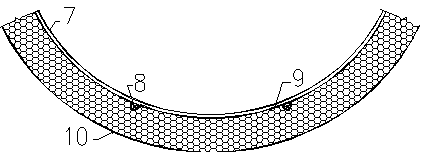

На рисунке 2 показано использование предлагаемого способа для подогрева трубопроводов 7 (ендов, водосточных воронок, желобов и т.д. для предотвращения их замерзания), а также для охлаждения, в том числе с целью утилизации тепла, путем приклейки подогревающих (охлаждающих) трубок 8 фольгированной клейкой лентой 9 и нанесения термоизоляции 10.

Технический результат достигается тем, что устройство для осуществления способа содержит пистолет для наклейки скотча, состоящей из полой ручки с кронштейном, на котором консольно закреплены вал для клейкой ленты и вал для прижимного ролика. Кронштейн снабжен дополнительным валом с катушкой для размещения одной секции кабеля (трубки) и валом с роликом, обеспечивающим расчетный шаг наклейки кабеля или трубки, при этом устройство снабжено двумя роликами, направляющими кабель или трубку в канавку прижимного ролика.
