Результат выполнения научно-исследовательской работы.

Способ стабилизации факела в вихревом предтопке включает подачу жидкого топлива в закрученный поток окислителя. Около него с горящим топливом в рабочем объеме организуется один или несколько смежных вихрей из горящего топлива с окислителем.

На внутренней стенке корпуса выполнена одна или несколько стабилизирующих камер с оптимальными размерами, обеспечивающие генерацию смежных дополнительных вихрей и тем самым обеспечивающих достижение цели изобретения.

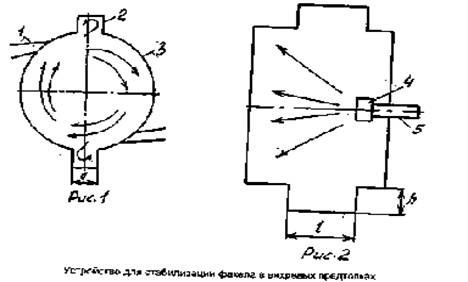

Устройство состоит (рис. 1 и 2) из цилиндрического корпуса 3, в который вмонтированы патрубки ввода окислителя 1, форсунки 4 для подачи и распыления топлива, магистралей подвода окислителя и топлива 5. На внутренней поверхности корпуса имеются одна или несколько стабилизирующих камер 2, заглубленных во внутреннюю поверхность корпуса 3.

Устройство работает следующим образом. Через топливную магистраль, форсунку распыления топливо подается в рабочий объем предтопка. Окислитель поступает в корпус предтопка через тангенциальные сопла, разнесенные по длине корпуса предтопка и выполненные с возможностью генерации закрученного потока, в котором сгорает топливо.

Размеры стабилизирующих камер, размещенных на внутренней стенке корпуса предтопка выполнены с определенным соотношением их величин к длине предтопка и его внутреннему диаметру: 0,2ll0,6l; 0,125da0,2d; аh1,5а.,

гдеl- длина предтопка;

l- длина стабилизирующей камеры;

а - ширина стабилизирующей камеры;

d- диаметр предтопка;

h- высота стабилизирующей камеры.
