Результат выполнения конструкторской разработки.

Скважину разделяют на две пары диаметрально противоположных полостей, попарно сообщенных на разных уровнях по глубине скважины, производят измерения дебита воды между парами диаметрально противоположных полостей одновременно на всех уровнях их сообщения, что повышает точность и оперативность измерений по глубине скважины.

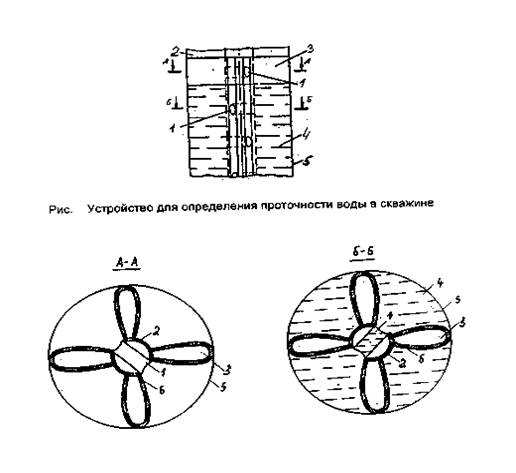

Устройство состоит из гибкого несущего центрального стержня (трубы) 2(см. рис.), к которому присоединены надувные элементы 3 из мягкого материала. В стержне выполнены сквозные изолированные калиброванные проточки 1 с дебитомерами, которые являются каналами для перетока воды 4, фильтрующейся из стенок скважин 5, и имеется линия 6 для подвода рабочего агента в надувные элементы.

Способ заключается в следующем. Гибкий несущий центральный стержень со сложенными элементами разматывают и опускают во взрывную скважину. При опускании в проточках устанавливают дебитомеры. В линию подают рабочий агент, который поступает в надувные элементы, расправляет их и прижимает к стенкам скважины., при этом вся конструкция становится жесткой и удерживается за стенки скважины, что позволяет прижать к стенкам скважины ту часть надувных элементов, которая находится ниже уровня воды. После скважина разделяется на две пары диаметрально противоположных полостей и уровень воды в скважине поднимается за счет вытеснения объема ее, равного объему, занятому элементами. Протекающая по проточкам вода действует на измерительные приборы, которые показывают величину скорости потока. Показания сопоставляют с полученными при тарировке конструкции с приборами на лабораторном стенде и определяют истинную проточность воды по всей высоте столба воды в скважине. Этот способ позволяет ускорить замеры и повысить их надежность в воде с любой степенью минерализации и замутненности, повысить оперативность управления буровзрывным комплексом.
