Результат выполнения конструкторской разработки.

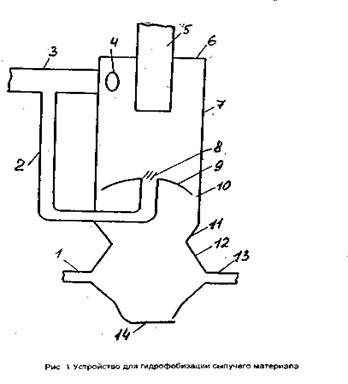

Устройство содержит (см. рис. 1) цилиндрический корпус 7 с крышкой 6, трубу 5 для вывода отработанных газов, магистраль 3 для подачи теплоносителя и материала в корпус основным потоком через сопло 4, установленное в верхней части корпуса тангенциально и дополнительным потоком через отвод 2 введенный в среднюю часть корпуса аксиально. На торце отвода 2 установлен завихритель 8, а ниже его полусферическая шайба 9, имеющая зазор 10 со стенками корпуса. Цилиндрический корпус имеет коническое днище 11, соединенное со смесительной камерой 12, выполненной в виде двух усеченных конусов, соединенных основаниями и имеющей патрубки 13 в месте соединения конусов для подачи гидрофобизатора и приспособление 14 в нижней части камеры для выгрузки материала.

Сыпучий материал подается в поток теплоносителя, генерируемый вне аппарата или поступает непосредственно с теплоносителем в магистраль, где аэроминеральная смесь разделяется на два потока: основной, вводимый тангенциально посредством сопла и дополнительный, вводимый аксиально по отводу.

Введение сыпучего материала непосредственно с теплоносителем в магистраль позволяет расширить температурный диапазон работы от 50 до 1100 ⁰С, в зависимости от обрабатываемого материала, что обеспечивает возможность гидрофобизации легкоплавких порошков. Дополнительный поток аэроминеральной смеси, закручивается спутно основному тангенциальному, что позволяет сохранить крутку по всей высоте между вводами.

Начальная стадия гидрофобизации проходит при встрече потоков подготовленного материала и гидрофобизирующего газа, выходящего через зазор. Далее гидрофобизация завершается в постепенно охлаждающемся газе в смесительной камере. Отработанный порошок выводится через разгрузочное отверстие, отработанные газы выводятся через трубу дымососом. Разделение полусферической шайбой смесительной камеры, куда подается гидрофобизирующий газ, и сепарационного корпуса позволяет гидрофобизировать весь материал при максимальном использовании гидрофобизирующего газа. Дополнительный поток в сепарационном корпусе, закрученный спутно основному позволяет повысить эффект сепарации.
