Результат выполнения конструкторской разработки.

Механизм поворота отвальной стрелы роторного экскаватора содержит установленный на поворотной платформе 3 со смещением относительно ее оси поворота вал 1 со смонтированной на нем траверсой 2 отвальной стрелы роторного экскаватора.

Осью поворота поворотной платформы является геометрическая ось О_i, проходящая через центр опорно-поворотного устройства 4 поворотной платформы.

Вал траверсы снабжен дополнительным звеном 5, один конец которого жестко закреплен на валу траверсы, а второй конец шарнирно связан тягой 6 с рамой хода 7. При этом дополнительное звено от оси вала траверсы до оси шарнира 8, крепления тяги совместно с тягой образуют два звена (О_ii- О_iii) шарнирного четырехзвенника, а звенья от оси шарнира 9 крепления тяги с рамой хода до оси поворота поворотной платформы совместно с рамой хода и от оси поворота платформы до оси вала траверсы совместно с поворотной платформой образуют последующие два звена

(О_iii- О_iv). Привод поворота траверсы выполнен в виде гидроцилиндров 10, которые одними концами шарнирно связаны с траверсой, а вторыми концами закреплены на плите 11.

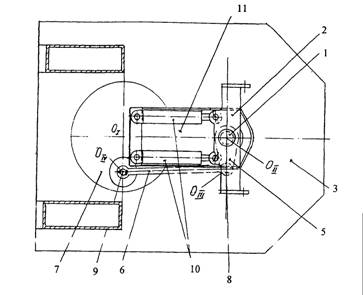

Рис. 1
