Результат выполнения конструкторско-технологической разработки.

Уловитель состоит (см. рис.) из цилиндрического корпуса 1 с конической крышкой 2 и радиально укрепленными на нем решетками 4, патрубков 6 для присоединения к магистральному трубопроводу 5, затворов 7 и 8 и фиксатора 9.

Уловитель работает следующим образом: вода поступает в корпус 1 через патрубок 6, проходит через решетки 4, очищается от крупных посторонних предметов и выходит в трубопровод. По мере накопления грязи на решетках вал 3 с решетками 4 поворачивается с помощью фиксатора 9 так, чтобы против потока устанавливалась следующая чистая решетка, а загрязненная - совмещается с патрубком затвора, при этом наиболее тяжелые предметы с решетки падают в патрубок. Затем открываются затворы 7 и 8, и посторонние предметы, попавшие на решетку, потоком воды удаляются.

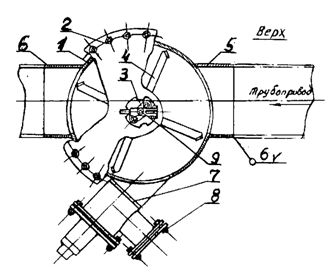

Рис. Механический уловитель
