ИННОВАЦИИ БИЗНЕСУ

Номер

29-097-04

Наименование проекта

Колесо-резервуар для транспортного средства КР-1

Назначение

Доставка жидкости, например, к месту лесного пожара или в других целях

Рекомендуемая область применения

Лесное и сельское хозяйство, нефтегазовая промышленность, ликвидация чрезвычайных ситуаций с целью повышения оперативности доставки жидкостей к месту производства работ

Описание

Описание к ИЛ № 29-097-04

Результат выполнения конструкторско-технологической разработки.

Колесо - резервуар для транспортного средства состоит (см. рис.) из обода 1 с камерой 2 и покрышкой 3, смонтированных на ступице 4, на которой установлен гидропневмораспределитель 5 с гидро- 6 и пневмо- 7 каналами, оснащёнными радиальными патрубками 8 с наконечниками 9. Золотник 10 уплотнён кольцами 11 и сообщается с водяной 12 и воздушной 13 магистралями, имеющими трёхходовой кран 14.

При заполнении полости камеры 2 жидкость через магистраль 12 по гидроканалу 6 поступает к находящемуся внизу патрубку 8. Воздух из камеры 2 выходит через находящийся вверху патрубок 8, канал 7 и магистраль 13 с краном 14. Отбор жидкости с поддержанием давления в колесе может производиться на ходу.

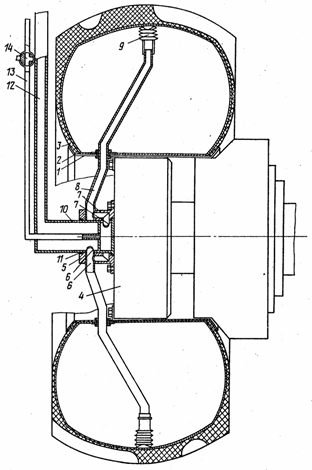

Рис. Колесо - резервуар для транспортного средства

Преимущества перед известными аналогами

Простота конструкции, надежность; удобство монтажа и экспл-ции; мобильность, относит-но высокая транспортн. скорость, отсутствие емкостей, увеличивающих габаритную высоту и высоту центра тяжести агрегата; сниж-е нагрузки на рессоры машины

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике устройства

Технико-экономический эффект

Применение колеса-резервуара позволяет обеспечить транспортировку жидкостей в тяжелых дорожных условиях; снизить массу агрегата для транспортировки жидкости к месту производства работ в 1,8 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.05.2004
