Описание к ИЛ № 29-089-04

Результат выполнения конструкторско-технологической разработки.

Предлагаемый прибор входит в комплект, состоящий из приспособления для получения комбинированных пленок битумных и битумно-полимерных материалов, стеклянного сосуда Дьюара и испарительной системы азота для термостатирования образцов испытуемых материалов.

В корпусе 5 прибора (см. рис.) установлены электродвигатель марки ДС (1) с числом оборотов выходного валаn=4 об/мин; зубчатая передача 2 с передаточным отношениемi=4; кулачек 3 с профилем, выполненным по спирали Архимеда; рычажный механизм 4. Для фиксации стальных пластинок с образцами испытуемых материалов служат захваты 7, прикрепленные к двум коаксиальным шлангам 6. В приборе электродвигатель через зубчатую передачу, кулачковый и рычажный механизмы сообщает коаксиальным шлангам с закрепленными на них захватами возвратно-поступательное движение, что позволяет в течение 1 мин. согнуть и разогнуть стальные пластинки с образцами испытуемых материалов.

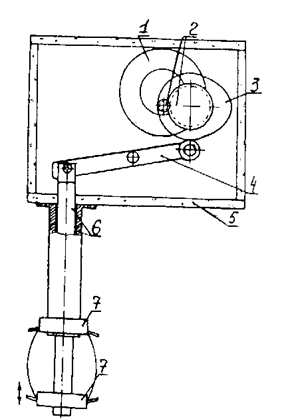

Рис. Прибор для определения температуры хрупкости битумов
