Описание к ИЛ № 29-060-04

Результат выполнения конструкторско-технологической разработки.

Устройство состоит (см. рис.) из заглубленного в грунт и заполненного незамерзающей жидкостью (керосином) трубчатого корпуса 1 и перегородки 2 на ножках 3, делящей пространство СОУ по вертикали на две равные части.

Перегородка вставлена в корпус с зазорами над дном и под поверхностью керосина. Перегородка выполнена из гибкого материала (брезента). Для удобства установки в вертикальной трубе и придания плоской формы низ перегородки в пределах 0,5-1 высоты сделан из листовой стали и совместно с ножками играет роль пригруза. Назначение перегородки с зазорами - создание замкнутой двухканальной системы.

Количество заливаемого в СОУ керосина (Р, кг) равно

Р=798:v, где

v- объем СОУ, м ³

Работает СОУ в холодное время года, когда температура воздуха на 5-10 и более градусов ниже температуры грунта.

При работе в верхней надземной части керосин охлаждается и уплотняется, а в нижней подземной - нагревается и расширяется в объеме. Создается гравитационный потенциал, под действием которого холодный керосин по одному из каналов перемещается вниз, а нагретый - по другому каналу вверх. Обменявшиеся местами теплый и холодный объемы керосина вновь охлаждаются (в надземной части СОУ) и нагреваются (в подземной) и т.д. Такие теплообменные циклы, в процессе которых происходит охлаждение грунта, повторяются до тех пор, пока величины температур воздуха и окружающего грунта не сравняются.

Разработан метод расчета двухканального СОУ, который включает в себя определение геометрических параметров, скорости циркуляции, коэффициента теплоотдачи и температурного режима вмещающего грунта.

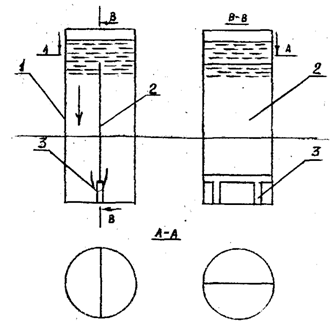

Рис. Жидкостное сезонно действующее охлаждающее устройство с плоским струеразделителем
