Звено 1 (см. рис.) трубопровода выполнено в виде надувного баллона со сквозным внутренним отверстием. Пространство между внешней 2 и внутренней 3 стенками баллона заполнено аэростатным газом, например, гелием, с обеспечением плавучести собранного трубопровода. Аппендикс 4 баллона снабжен двумя обратными клапанами 5 и 6. Клапан 5 настроен на пропуск в баллон аэростатного газа с заданным избыточным давлением.

Клапан 6 настроен на выпуск из баллона газа при возникновении давлений, угрожающих разрывом газовмещающей оболочки. Кроме того, аппендикс содержит штуцерное устройство 7, к которому присоединены гибкие переходные элементы 8 для пропуска аэростатного газа в баллоны. Переходные элементы 8, выполненные в виде трубчатых рукавов из легких синтетических материалов с высокой газонепроницаемостью, последовательно соединяют штуцерные устройства 7 звеньев 1 трубопровода с редуктором 9.

Редуктор 9 настроен на пропуск аэростатного газа в переходные рукава с заданным избыточным давлением и подключен к баллонам высокого давления 10 со сжатым аэростатным газом.

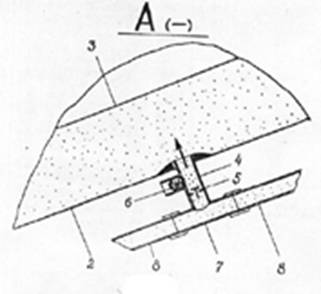

Рис. Схема подключения надувных баллонов вентиляционного гибкого трубопровода

к источнику сжатого аэростатного газа с помощью гибких переходных элементов

Звенья 1 трубопровода герметично соединены между собой с возможностью изгиба трубопровода в местах сочленений звеньев. Такое соединение может быть выполнено, например, с помощью гофрированных секций 11. Герметичное крепление этих секций к звеньям трубопровода обеспечивается фланцевыми соединениями. При этом фланцы звеньев могут быть надувными и являться частью аэростатного баллона 1 или выполняться из резины приклеенными или приваренными к концевым частям баллона.
