Результат выполнения конструкторско-технологической разработки.

В состав установки входят (см. рис.) камера электрохимической прошивки с узлом подачи инструмента, источник питания типа ВСА-5К, системы подачи электролита. Установка оснащена системой защиты от коротких замыканий, устройством для автоматического поддержания параметров процесса.

Система подачи электролита пневмогидравлическая.

Электрохимическая прошивка отверстий основана на анодном растворении материала детали в среде электролита под действием электрического тока. При этом на деталь подается потенциал «+», на инструмент «-».

Пневмогидросистема установки обеспечивает подачу электролита через канал инструмента в межэлектродный промежуток. Инструменту одновременно сообщается вертикальная подача на глубину прошивки отверстия.

Рабочий ток контролируется специальным устройством.

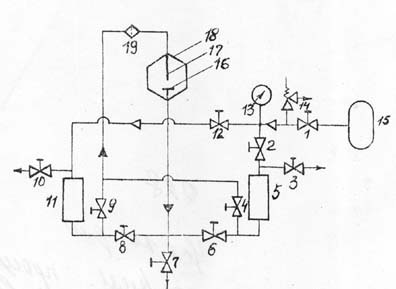

Рис. Пневмогидросхема установки для электрохимической прошивки отверстий, где:

1, 2, 3, 10, 12 - вентили воздушные; 4,6,7,8,9 - вентили гидравлические;

13 - манометр; 14 - клапан предохранительный; 15 - компрессор;

16 - стол; 17- инструмент; 18 - камера прошивки с узлом подачи

инструмента; 19-фильтр.
