Описание к ИЛ № 29-025-04

Результат выполнения НИР.

Предлагаемое устройство (см. рис.) состоит из нагревательного элемента 1, датчика 2 температуры, блока 3 управления и коммутатора 4. В качестве нагревательного элемента использован греющий кабель 5, уложенный над трубопроводом 6.

Датчик температуры выполнен в виде трубки 7 из диэлектрического материала (например, полиэтилена), заполненной электропроводной жидкостью 8, утрачивающей при замерзании проводимость (например, водным раствором медного купороса). Для компенсации температурных удлинений отдельные участки трубки соединены гибким шлангом 9.

Датчик температуры уложен под трубопроводом 6 по всей его длине в наибольшем удалении от нагревательного элемента.

Устройство работает следующим образом. По электропроводной жидкости 8, находящейся в трубке 7, пропускается электрический ток. При возникновении локального переохлаждения электропроводная жидкость 8 на этом участке трубы 7 замерзает и электрическая цепь разрывается. При этом сигнал подается в блок 3 управления, который через коммутатор 4 включает обогрев, работающий до тех пор, пока электропроводная жидкость на участке трубки 7 не оттает и по жидкости вновь не потечет ток.

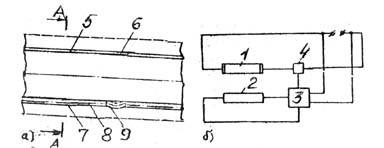

Рис. Устройство для защиты трубопроводов
