Функции обработки сигналов перегрузки по току и быстрой реакции на них решают усилители - формирователи сигналов управления в самих силовых преобразователях. Широко практикуются два основных способа предотвращения перегрузок по току:

Токовая отсечка, ограничиваетi_нна заданном уровне, реализуются компаратором, с незначительным по величине гистерезисом, что приводит к высоким частотам коммутации силовых элементов и, как следствие, повышению доли коммутационных потерь;

Триггерная защита срабатывает однократно и отключает нагрузку, такой характер срабатывания приводит к полной потере управляемости, до момента сброса защиты, что не всегда допустимо.

Авторами разработана схема усилителя сигналов управления (см. рис.) , для силовых преобразователей на биполярных транзисторах, характеризующаяся следующими положительными свойствами:

реализована гальваническая развязка каждого силового транзисторного ключа по цепи управления с широким диапазоном изменения периода повторения и длительности формируемых ШИМ сигналов;

обеспечено надежное срабатывание защиты на выбранном уровне значения тока нагрузки, т. к. выключение силового элемента выполняется триггерной схемой, а пороговое значение тока срабатывания защиты можно корректировать;

реализовано форсированное управление силовым элементом по цепи базы не только при нормальной коммутации, но и при срабатывании защиты;

действие защиты сбрасывается после окончания текущего импульса управления и активизируется в начале следующего;

восстановление режима ожидания перегрузки происходит за короткое время, т. к. схема защиты не содержит времязадающих элементов.

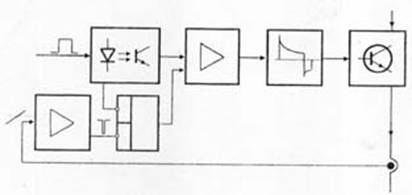

Рис. Функциональная схема разработанного канала управления

силовым транзисторным ключом
