Результат выполнения НИР.

Устройство (см. рис.) монтируется на раме 1 и состоит из электродвигателя 2, червяного редуктора 3, закрепленного на входном конце вала с помощью фиксатора 7 и прижатого к торцу чугунного диска 5, рабочего барабана 4, крышки 8 и кожуха 9. На рабочем барабане 4 закреплены три дисковых ножа 6 и три ролика.

Дисковые ножи имеют наружные диаметры трех размеров 65, 70, 75 мм. Каждый нож поджимается прижимными роликами к торцу чугунного диска.

Крепление ножей производится таким образом, чтобы центры их были смещены относительно центра вращения рабочего диска на величину разницы диаметра ножа и через 120 градусов. Это позволит использовать ножи при их переточке в результате износа. Во фланце чугунного диска имеется отверстие со вставленными в него стальными втулками для установки проб. На торце чугунного диска закреплены две пружины для ограничения выдвижения стержней проб.

Проба металла закрепляется в отверстие фланца чугунного диска и обрезается, затем обрезанным концом проба вставляется в отверстие крышки 8 и с нее снимается фаска. При снятии фаски стержень пробы вращается.

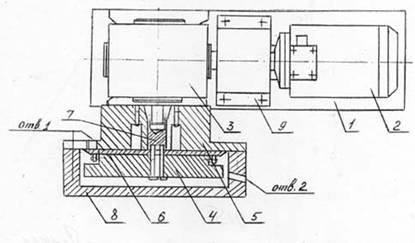

Рис. Устройство для обрезки проб металла и снятия фасок
