ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-010-04 |
|||
|
Наименование проекта Устройство для сжигания низкокалорийных газов алюминиевого электролизера |
|||
|
Назначение Повышение температуры горения анодных газов, эффективности выгорания СО и смолистых веществ, загрязняющих воздух рабочей зоны и окружающей среды, а также повышение стабильности работы горелочного устройства |
|||
|
Рекомендуемая область применения Цветная металлургия в устройствах для сжигания анодных газов электролизного производства алюминия |
|||
|
Описание

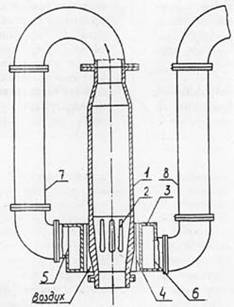

Описание к ИЛ № 29-010-04 Результат выполнения конструкторско-технологической разработки. Устройство (см. рис.) состоит из горелки 1 с щелями 2, цилиндрического теплообменника 3, состоящего из двух цилиндров; на наружной поверхности внутреннего цилиндра выполнено оребрение 4, а на наружном цилиндре противоположно расположены отверстия для подвода 5 и отвода 6 дымовых газов в вертикальные стояки соответственно 7 и 8. Устройство работает следующим образом. Под воздействием разряжения в системе газоходов анодные газы поступают снизу в горелку 1. Необходимый для горения воздух поступает снизу в зазоры между поверхностями оребрения 4, горелки 1 и теплообменника 3. Нагреваясь в этих зазорах, воздух поступает через щели 2 в горелку 1, интенсифицируя вследствие нагретости процесс дожигания анодных газов. Продукты горения анодного газа через подводящий вертикальный стояк 7 поступают через отверстие 5 в цилиндрический теплообменник 3. Отдав теплоту нагреваемому воздуху через разделительную стенку теплоообменника, дымовые газы через вертикальный, отводящий дымовые газы стояк 8 удаляются в систему газоходов.
Рис. Устройство для сжигания низкокалорийных газов алюминиевого электролизера |
|||
|
Преимущества перед известными аналогами Теплообменник в предлагаемом устр-ве выполнен из 2-х цилиндров, заглушенных с торцов, наружная поверхность внутр-го цилиндра имеет оребрение, наружный цилиндр имеет противоп-но расположенные отверстия, соединенные с вертикальными стояками |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике устройства |
|||
|
Технико-экономический эффект Снижение содержания смолистых веществ в 2 раза и более, а содержание оксида углерода более чем в 1, 4 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 04.12.2003 |
