Описание к ИЛ № 29-009-04

Результат выполнения конструкторско-технологической разработки.

Мини - драга включает в себя (см. рис.) понтон 1 с силовой установкой 2, грунтозаборное устройство 3, грунтовый насос 4, который посредством трубы 5 соединен с шлюзом глубокого наполнения 6, жестко установленным на суперструктуре 7 перед грохотом 8 со съемными решетками 9 колосникового типа.

Грохот 8 установлен на суперструктуре 7 с возможностью колебаний пружин 10 и жестким соединением 11 с силовой установкой 3.

Непосредственно под грохотом 8 расположено распределительное устройство 12 и шлюзы мелкого наполнения 13, а в конце галечный лоток 14 и стакер 15.

Мини - драга работает следующим образом: грунтовые отложения с полезными компонентами разрыхляются выемочным устройством роторного или фрезерного типа и поступают в грунтозаборное устройство 3 за счет работы грунтового насоса 4, приводимого в движение силовой установкой 2 (электродвигатель или дизельный двигатель).

Вода с грунтовыми отложениями (пульпа) выходит под напором из грунтового насоса 4 и по напорной трубе 5 поступает в шлюз глубокого наполнения 6, где улавливаются крупные зерна полезных компонентов. Далее пульпа поступает в грохот 8 на съемные решетки 9 колосникового типа, где происходит классификация грунтовых отложений по крупности, причем эффективность грохочения обеспечивается также колебаниями короба грохота под действием вибрации силовой установки 2 и грунтового насоса 4 за счет установки короба на суперструктуре 7 с помощью пружины 10 и жесткого соединения с силовой установкой 2.

Затем с содержанием грунтовых частиц попадает в распределительное устройство 12, после чего на шлюзы мелкого наполнения 13 для улавливания мелких зерен полезного компонента. Крупные же грунтовые частицы с грохота поступают в галечный лоток 14 и стакером 15 удаляются в галечные отвалы.

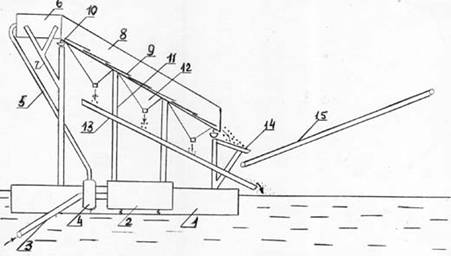

                                                Рис. Мини - драга
