Изменение схемы автоматического обогрева шкафов управления воздушных выключателей

Назначение

Ликвидация значительного перегрева резиновых уплотнителей (при температурах окружающего воздуха в диапазоне от + 5°С до - 5°С перегрев блоков управления составляет 50-60°С)

Рекомендуемая область применения

Энергетика, строительство, машиностроительная и электротехническая промышленности при эксплуатации воздушных выключателей

Описание

Описание к ИЛ № 29-008-04

Результат выполнения технологической разработки.

Схема имеет два датчика температуры, установленных в одном из фазных шкафов управления на группу выключателей (см. рис.1). Датчики управляют работой подогревателей в повторно-кратковременном режиме в зависимости от температуры воздуха внутри шкафа управления, поддерживая ее в постоянном диапазоне от + 5°С до + 15°С.

При понижении температуры воздуха в шкафу управления до + 5°С (см. рис. 2) замыкаются контакты датчикаiДТ, имеющего уставку + 5 °С.

Далее срабатывают промежуточное реле РП и магнитный пускатель ПМ, который включает нагреватели. При достижении температуры +15°С в шкафу управления размыкаются контакты датчика 2 ДТ, имеющего уставку 15° С, и нагреватели отключаются. При остывании воздуха до + 5°С замыкаются контакты датчика 1 ДТ, и весь цикл повторяется.

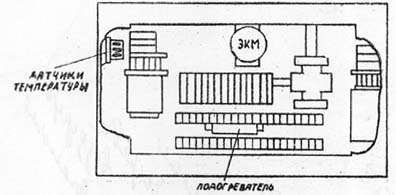

Рис. 1.Фазный шкаф управления

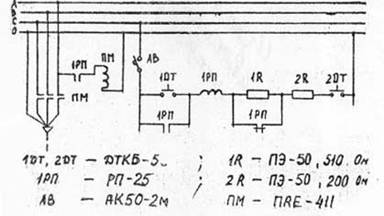

Рис. 2. Схема автоматического обогрева

Преимущества перед известными аналогами

Использование автоматического обогрева повышает надежность работы пневматической схемы управления выключателя, позволяет применить нагреватели повышенной мощности

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается получение стабильных результатов

Технико-экономический эффект

Снижение затрат на проведение текущих ремонтов выключателя в 3 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.12.2003
