Описание к ИЛ № 29-003-04

Результат выполнения конструкторско-технологической разработки.

Шлюз (см. рис.) содержит желоб 1, выполненный в поперечном сечении с переменной кривизной, снабженный закрылками 2, жестко закрепленными на его бортах и образующими с ними перевернутую емкость 3. Во втором пункте формулы изобретения приведен частный случай выполнения желоба в поперечном сечении в виде полуэллипса в загрузочной части, плавно переходящий в полуокружность в разгрузочной части. Причем желоб закреплен на валу 4 обоймой 5 и установлен на раме 6 с возможностью поперечных колебаний с регулируемой частотой и амплитудой при помощи электродвигателя 7, редуктора 8 и шатуна 9. На днище желоба уложен трафарет 10.

В процессе работы шлюза желоб 1, днище которого выложено трафаретом 10, приводится в колебательное движение при помощи системы, состоящей из электродвигателя 7, редуктора 8 и шатуна 9. Амплитуда и частота колебаний регулируются в зависимости от гранулометрического, фракционного составов исходного материала и уровня пульпы (производительности шлюза).

Исходный материал в виде пульпы, содержащей полезный компонент, подается на желоб в месте его загрузки, который под действием гравитационной и центробежной составляющих ускорения расслаивается на твердую и жидкую фазы. Твердая фаза при цикличном увеличении поперечного угла наклона теряет устойчивость и скатывается под углом к продольной оси желоба, пропорциональным продольному углу его наклона.

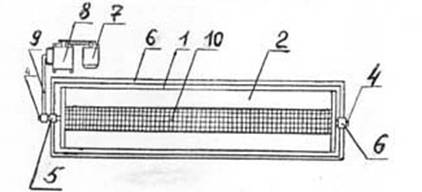

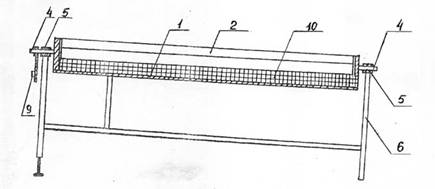

Рис. Шлюз для обогащения полезных ископаемых: шлюз, вид сбоку; шлюз, вид сверху
