Описание к ИЛ № 29-001-04

Результат выполнения НИР.

Исследования свайных оснований фундаментов жилых зданий и сооружений города Норильска и Дудинки показали постоянную тенденцию роста аварийного состояния и потребность вывода из жилого оборота действующих площадей. Существующие мероприятия по укреплению и восстановлению фундаментов не достаточны и технически не обеспечивают гарантий восстановления устойчивости.

Одна из основных причин потери устойчивости - это разрушение железобетонных свай, установленных без защитных труб.

Авторами предложен наиболее эффективный и надежный способ укрепления разрушенных свай оснований - это перенос опорной нагрузки на новые дополнительные железобетонные сваи, возведенные вокруг вышедшей из строя, и выравнивание деформированного основания в проектное положение.

Сложность грунтовых условий требует не только увеличения силовых параметров, но и специальных технических решений.

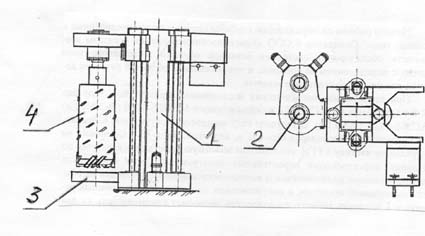

Специалистами разработано рабочее оборудование, в состав которого (см. рис.) входят рама 1, закрепленная к верхней балке и в грунтовый пол; вращатель 2 с механизмом привода подачи и эвакуации разработанного грунта; люнет 3, обеспечивающий цикличность выполнения операций; инструмент 4 корончатого типа, позволяющий брать керн и обеспечивать рабочий цикл операций по бурению.

Керновый бур 4, специальная конструкция керноприемника большого диаметра позволяют получить рациональное нагружение оборудования, а крепление к подпольным балкам позволяет обеспечить устойчивость и стабильность воспроизведения рабочих нагрузок на инструменте.

Циклическая работа по бурению и извлечению керна требует дополнительной механизации ручного труда: установка буронабивных свай, включая защитные кольца в стесненных условиях возможны при формировании специального технологического процесса строительства.

Рис. Малогабаритное оборудованиедля восстановления фундаментов жилых зданий
