Результат выполнения конструкторской разработки.

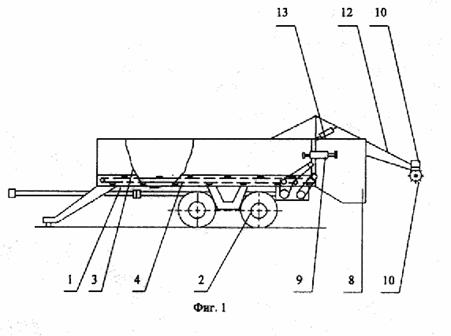

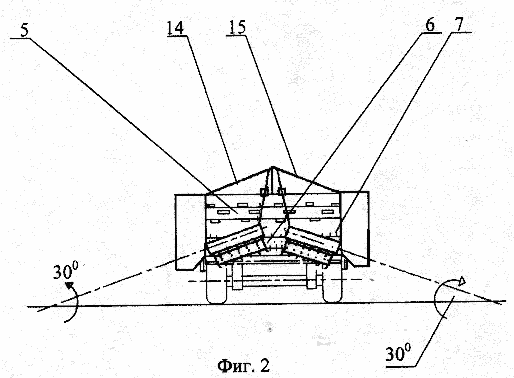

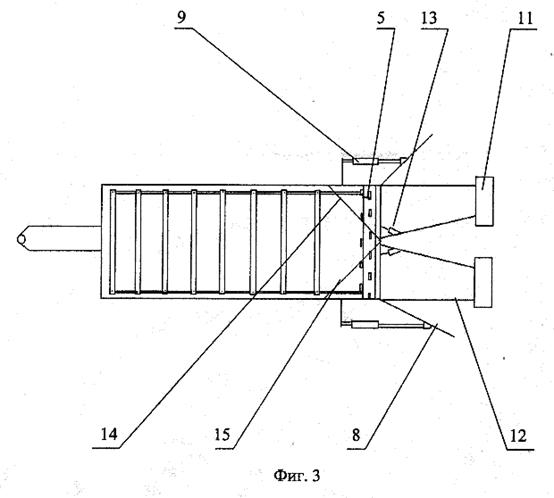

Изобретение относится к сельскохозяйственному машиностроению. Сущность изобретения поясняется чертежами, где на фиг.1 показан вид машины сбоку, на фиг.2 - вид машины сзади, на фиг.3 - вид машины сверху.

Машина включает в себя раму 1 с опорными колесами 2 и кузов 3 с питающим днищем 4, в задней части машины размещены измельчающий барабан 5 и разбрасывающий рабочий орган в виде горизонтального барабана 6 с радиальными лопатками 7, установленными по винтовой линии и наклонно оси барабана 6 в возрастающим углом наклона в обе стороны от центральной лопатки, боковые ограничивающие щиты 8, установленные в задней части кузова 3, с гидроцилиндрами 9, два кольчато-шпоровых катка 10 с балластом 11, закрепленные на держателях 12 с гидроцилиндрами 13. Держатели установлены шарнирно на балках 14 и 15.

Катки образуют угол наклона к горизонтальной плоскости, равный 30 градусов.

Машина работает следующим образом. Загруженные в кузов 3 компосты подаются питающим днищем 4 к измельчающему барабану 5, осуществляющему подачу основной массы компостов к разбрасывающему рабочему органу, т.е. барабану 6, который производит закладку компостов в бурты. Ширина укладываемого бурта ограничивается величиной раскрытия щитов 8. Одновременно с укладкой бурта по его поверхности прокатываются кольчато-шпоровые катки, которые уплотняют бурт и придают его поверхности необходимую форму, обеспечивающую стекание с поверхности бурта атмосферных осадков. Величина уплотнения бурта зависит от величины балласта 11. Подъем катков с балластом обеспечивается гидроцилиндром.

Изобретение обеспечивает повышение качества приготавливаемых компостов за счет создания оптимальных условий протекания мезофильного режима компостирования путем получения бурта заданной ширины, заданной геометрической формы и возможность уплотнения бурта при его закладке.
