Результат выполнения конструкторской разработки.

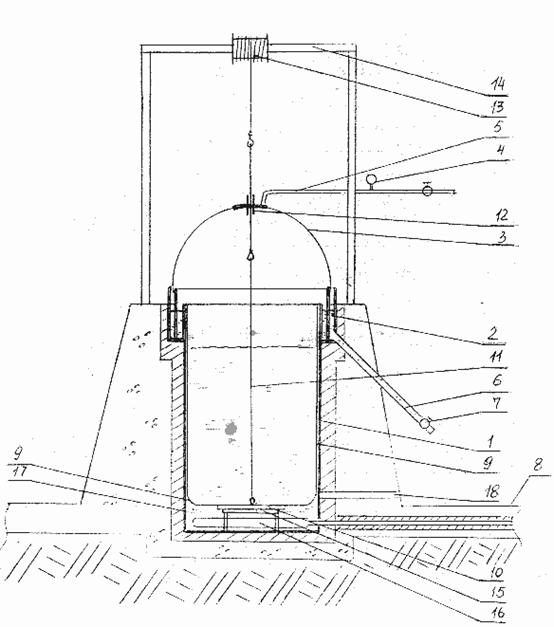

Биогазовая установка включает в себя приемную емкость 1 (см.рисунок), над которой установлен через кольцевой гидрогерметизатор 2 газовый колпак 3 в виде полусферы, снабженный манометром 4 и средством отбора газа 5 с краном. Гидрогерметизатор 2 снабжен выгрузным трубопроводом 6 с задвижкой 7, конец которого находится выше уровня выгрузной площадки 8 для подвода под него бункера транспортного средства. Приемная емкость 1 выстлана чехлом 9, верхний край которого жестко закреплен на гидрогерметизаторе 2. Чехол выполнен из эластичного водонепроницаемого материала, например, прорезиненного брезента, с армированным дном 10. Дно 10 посредством прикрепленного к нему невитого троса 11, проходящего через сальник 12, установленный в колпаке 3, связано с подъемным механизмом 13, размещенным над приемной емкостью 1 на балке 14. Дно 10 чехла опирается на решетку 15, под которой расположено устройство подогрева 16 биомассы, расположенное в водяной рубашке 17. Выше решетки 15 в стенке приемной емкости 1 выполнен сквозной канал 18 для сообщения с атмосферой.

Установка работает следующим образом. В приемную емкость 1 заливают воду, создающую водяную рубашку 17 для устройства подогрева 16, до уровня расположения решетки 15. Затем емкость 1 выстилают чехлом 9, к армированному дну которого прикрепляют трос 11, другой его конец фиксируют на верхнем краю емкости 1. Навоз загружают в приемную емкость на ѕ ее объема, при этом чехол 9 защищает устройство подогрева и стенки емкости от агрессивного действия. Затем над емкостью 1 устанавливают колпак 3, герметизируют его с помощью гидрогерметизатора 2, заполненного водой. Трос 11 пропускают через сальник 12, установленный в колпаке 3, и соединяют с тросом подъемного механизма 13. Включают устройство подогрева 15 для ускорения метанового сбраживания навоза. По манометру 4 следят за давлением газа под колпаком 3. Периодически производят перемешивание биомассы путем 2-3-кратного частичного подъема чехла с массой до верха приемной емкости 1, открывают кран устройства сбора газа 5 для его сбора в накопитель. После окончания процесса сбраживания навоза снимают колпак и производят выгрузку биомассы из емкости 1, для чего трос 11 цепляют к тросу подъемного механизма 12 и его помощью поднимают дно 10. Скорость подъема должна быть такой, чтобы не произошло переливание биомассы из кольцевого гидрогерметизатора.

Таким образом вся биомасса выливается из емкости, попадает в кольцевой гидрогерметизатор 2 и по трубопроводу 6 - в бункер транспортного средства. После заполнения бункера задвижку 7 выгрузного трубопровода 6 закрывают и подгоняют под загрузку следующее транспортное средство. Полная выгрузка биомассы будет произведена при нахождении дна 10 чехла в крайнем верхнем положении. Затем подъемным механизмом дно опускают вниз и установка готова для следующего цикла работы.
